Imadła maszynowe
Imadła Maszynowe do Frezarek, Wiertarek i Szlifierek – FERVI, TOMNAR
Imadła maszynowe precyzyjne i warsztatowe do mocowania elementów na stołach frezarek, wiertarek, szlifierek płaskich i centrów obróbczych. Kategoria zawiera 49 modeli marek FERVI, IDG Tools, JBM i Kamasa Tools — od kompaktowych imadeł stołowych 80 mm po ciężkie imadła precyzyjne 200 mm z dokładnością ustawienia 0,02 mm. Wszystkie z rowkami mocującymi do stołów z rowkami T.
Jak dobrać imadło maszynowe — kluczowe parametry
Imadło maszynowe dobiera się do rozmiaru stołu maszyny, gabarytów obrabianych elementów i wymaganej dokładności mocowania.

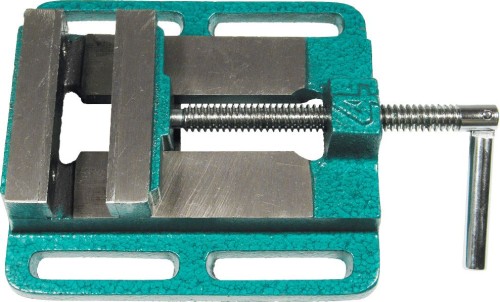

Lista produktów
Nakładki plastikowe do imadła 125 mm, 2 szt.
Imadła Maszynowe do Frezarek, Wiertarek i Szlifierek – FERVI, TOMNAR
Imadła maszynowe precyzyjne i warsztatowe do mocowania elementów na stołach frezarek, wiertarek, szlifierek płaskich i centrów obróbczych. Kategoria zawiera 49 modeli marek FERVI, IDG Tools, JBM i Kamasa Tools — od kompaktowych imadeł stołowych 80 mm po ciężkie imadła precyzyjne 200 mm z dokładnością ustawienia 0,02 mm. Wszystkie z rowkami mocującymi do stołów z rowkami T.
Jak dobrać imadło maszynowe — kluczowe parametry
Imadło maszynowe dobiera się do rozmiaru stołu maszyny, gabarytów obrabianych elementów i wymaganej dokładności mocowania.
Szerokość szczęk — podstawowy parametr
|
Szerokość szczęk |
Zastosowanie |
Typowa maszyna |
|
80–100 mm |
Małe elementy, elektronika, modelarnia |
Wiertarka stołowa, mała frezarka |
|
125–160 mm |
Standardowe elementy warsztatowe |
Frezarka stołowa, wiertarka kolumnowa |
|
160–200 mm |
Duże elementy, ślusarnia ciężka |
Frezarka kolumnowa, centrum obróbcze |
|
200+ mm |
Elementy przemysłowe |
Duże frezarki, szlifierki płaskie |
Imadło precyzyjne vs. warsztatowe
|
Typ |
Dokładność |
Zastosowanie |
|
Precyzyjne |
0,02–0,05 mm prostopadłości |
Frezarki, szlifierki — obróbka wykańczająca |
|
Warsztatowe |
0,1–0,3 mm |
Wiertarki — wiercenie, rozwiercanie, pogłębianie |
Imadło precyzyjne ma szlifowane płaszczyzny szczęk i podstawy — błąd prostopadłości szczęki ruchomej do podstawy poniżej 0,02 mm. Imadło warsztatowe ma frezowane lub odlewane płaszczyzny — wystarczające do wiercenia, niewystarczające do precyzyjnego frezowania.
Imadło obrotowe — frezowanie pod kątem bez przekładania elementu
Imadła z obrotową podstawą (skala kątowa 0–360°) umożliwiają obrót imadła o dowolny kąt na stole frezarki bez zdejmowania i przekładania elementu. Frezowanie powierzchni skośnych, otworów pod kątem, wycięć kątowych — jeden obrót śruby nastawczej zamiast złożonego mocowania kątowego.
Imadło samocentrujące — szybkie mocowanie symetrycznych elementów
Imadła samocentrujące z dwoma ruchomymi szczękami poruszającymi się synchronicznie — element zawsze centrowany względem osi imadła. Idealne do toczenia i frezowania elementów symetrycznych (wałki, pręty, rury) gdzie pozycja centrum elementu musi być powtarzalna.
Marki w kategorii — charakterystyka
|
Marka |
Kraj |
Klasa produktu |
|
FERVI |
Włochy |
Warsztatowe i precyzyjne — do maszyn FERVI i innych |
|
IDG Tools |
— |
Warsztatowe — szeroki zakres rozmiarów |
|
JBM |
Hiszpania |
Serwisowe — do wiertarek warsztatowych |
|
Kamasa Tools |
Szwecja |
Zestawowe — imadła warsztatowe |
Vertex to tajwański producent precyzyjnych imadeł maszynowych — standard w europejskich narzędziowniach i wytwórniach form. Dokładność wykonania porównywalna z europejską przy niższej cenie — popularne uzupełnienie do frezarek Optimum, Deckel i MAHO.
Mocowanie imadła na stole maszyny — rowki T
Imadła maszynowe mocowane są do stołu przez rowki T śrubami mocującymi:
|
Szerokość rowka T |
Typowe maszyny |
|
12 mm |
Małe frezarki stołowe, wiertarki |
|
14 mm |
Frezarki warsztatowe FERVI, Optimum MH25 |
|
18 mm |
Duże frezarki kolumnowe, centra obróbcze |
Przed zakupem imadła sprawdź szerokość rowka T w stole swojej maszyny — imadło z śrubami mocującymi 14 mm nie zmieści się w rowku 12 mm. Większość imadeł precyzyjnych dostarczana jest z kompletnymi śrubami mocującymi T.
Ustawianie imadła prostopadle do osi wrzeciona
Imadło zamontowane krzywo na stole frezarki powoduje, że frezowane rowki i płaszczyzny nie są równoległe do osi maszyny. Procedura ustawiania:
- Zamocuj imadło śrubami T — nie dokręcaj całkowicie
- Ustaw czujnik zegarowy w wrzecionie lub uchwycie
- Przesuń stół w osi X — obserwuj odchylenie czujnika na szczęce stałej
- Koryguję obrót imadła uderzeniami młotka plastikowego
- Odchylenie poniżej 0,02 mm na długości szczęki → dokręcaj śruby T
- Sprawdź ponownie po dokręceniu — dokręcanie może nieznacznie obrócić imadło
Czujnik zegarowy z podstawą magnetyczną (dostępny w TOMNAR) — niezbędne narzędzie przy każdym przestawianiu imadła.
Akcesoria do imadeł maszynowych
- Szczęki wymienne miękkie (aluminiowe) — ochrona delikatnych powierzchni przed śladami szczęk
- Szczęki wymienne do rur — mocowanie elementów okrągłych bez toczenia
- Podkładki równoległe (równoległki) — uniesienie elementu nad szczęki dla dostępu narzędzia od dołu
- Czujnik zegarowy z podstawą magnetyczną — ustawianie prostopadłości imadła
- Klucz do imadła — dedykowany klucz do śruby pociągowej (zapobiega używaniu rur jako przedłużek)
Do czego służą imadła maszynowe z tej kategorii?
- Frezarki pionowe i kolumnowe — precyzyjne mocowanie elementów do frezowania płaszczyzn, rowków i kieszeni
- Wiertarki stołowe i kolumnowe — stabilne mocowanie elementów podczas wiercenia i rozwiercania
- Szlifierki płaskie — imadła precyzyjne z dokładnością 0,02 mm do szlifowania płaszczyzn i kątów
- Centra obróbcze CNC — imadła hydrauliczne i pneumatyczne do szybkiego mocowania seryjnego
- Narzędziownie i wytwórnie form — imadła Vertex i Optimum do precyzyjnej obróbki stali narzędziowych
- Warsztaty szkolne — imadła warsztatowe do dydaktycznych stanowisk wiercenia i frezowania
