Końcówka pomiarowa do czujnika do cylindrów Limit do czujnika nr 61931309

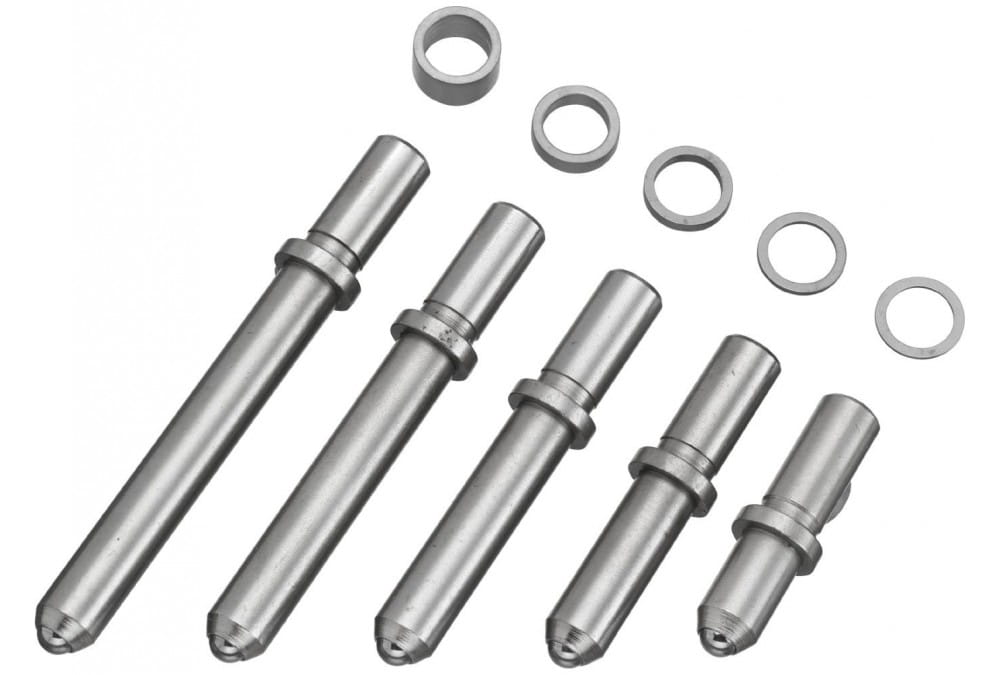

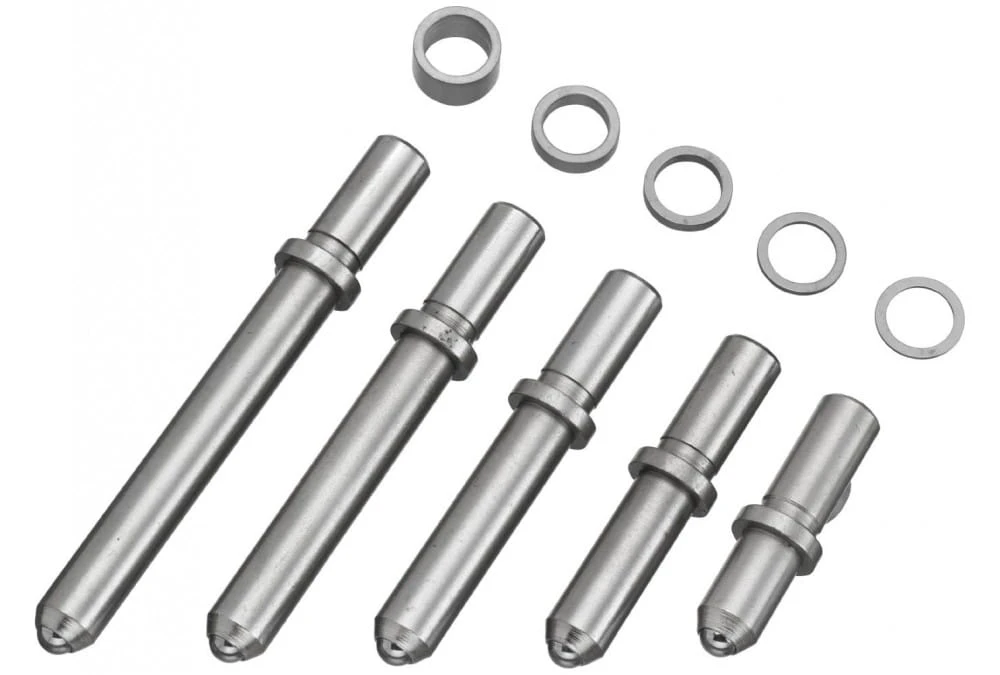

Zestaw końcówek pomiarowych Limit 61932307 do średnicówki czujnikowej Limit 6193-1309 typ H (50–150 mm)

Zestaw końcówek pomiarowych Limit 61932307 to oryginalne części zamienne do średnicówki czujnikowej (czujnika do cylindrów) Limit 6193-1309 – typ H, zakres 50–150 mm.

Średnicówki Limit mierzą średnice otworów i rowków za pomocą wymiennych końcówek pomiarowych i podkładek dystansowych – dobór końcówki ustawia przyrząd na dany wymiar. Zestaw pozwala uzupełnić zgubione lub zużyte końcówki bez kupowania całego przyrządu.

W skrócie

• Do średnicówki Limit 6193-1309 (nr art. 61931309)
• Typ H, zakres średnicówki 50–150 mm
• Oryginalne części zamienne Limit

Dane średnicówki, do której pasuje zestaw

• Zakres pomiarowy: 50–150 mm
• Głębokość pomiaru: 150 mm
• Minimalny otwór dla pomiaru przy dnie: 10 mm
• W komplecie przyrządu: 12 końcówek: 50–105 mm co 5 mm
• Dokładność: ±15 µm plus dokładność czujnika zegarowego wg DIN 878
• Końcówka pomiarowa z powłoką z węglika wolframu, samocentrowanie na sprężynującej podporze

Jak dobrać?

Zestaw pasuje tylko do średnicówki typu H (6193-1309). Zestawy końcówek Limit do pozostałych średnicówek: 61932000 – typ D 10–18 mm, 61932109 – typ E 18–35 mm, 61932208 – typ F 35–60 mm, 61932307 – typ H 50–150 mm, 61932406 – typ J 160–250 mm. Po wymianie końcówki ustaw zero czujnika na wzorcu – pierścieniu lub mikrometrze nastawionym na mierzony wymiar.
