Imadło Krzyżowe FERVI 0188/100 – Szczęki 100×25mm, Rozwarcie 90mm, Ruch Wzdłużny i Poprzeczny

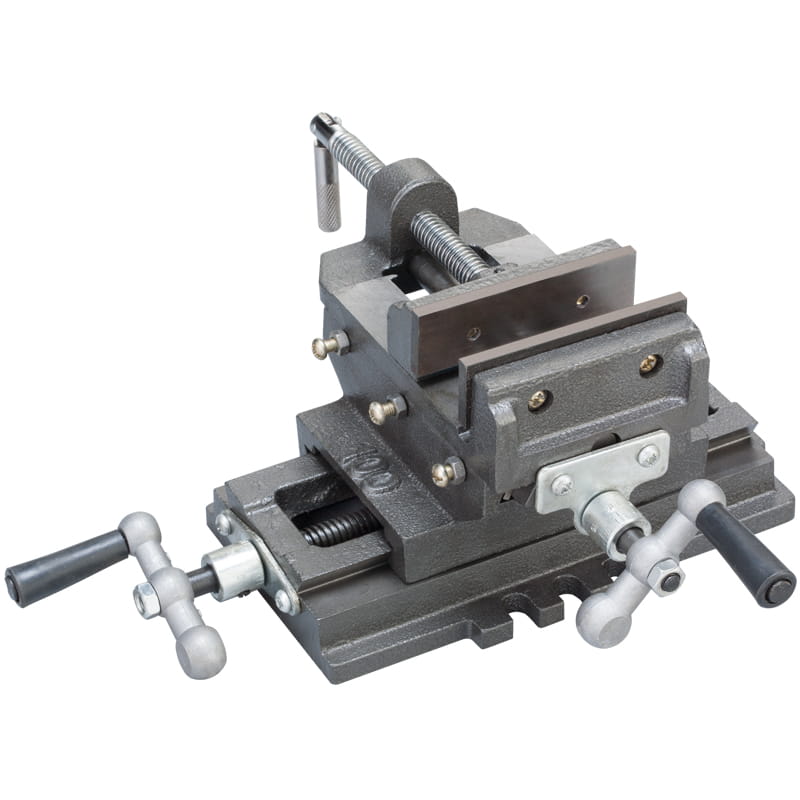

FERVI 0188/100 to imadło krzyżowe (maszynowe imadło przesuwne) ze szczękami 100 × 25 mm i rozwarcieem 90 mm — narzędzie do precyzyjnego mocowania elementów na stole wiertarki stołowej lub kolumnowej. Mechanizm krzyżowy umożliwia przesuw zamocowanego elementu w dwóch osiach (wzdłużnej i poprzecznej) bez odkręcania i repozycjonowania imadła — bezpośrednio podczas wiercenia lub gwintowania. Eliminuje konieczność ręcznego przestawiania elementu między kolejnymi otworami.

Imadło krzyżowe — czym różni się od standardowego imadła maszynowego?

Standardowe imadło maszynowe mocuje element w jednej pozycji — zmiana miejsca wiercenia wymaga odkręcenia imadła, przesunięcia i ponownego zamocowania. Przy serii otworów rozmieszczonych na siatce — żmudna, czasochłonna operacja.

Imadło krzyżowe ma dwa niezależne mechanizmy śrubowe:

• Śruba wzdłużna — przesuwa element do przodu i tyłu (oś Y)
• Śruba poprzeczna — przesuwa element w lewo i prawo (oś X)

Efekt: element jest zamocowany pewnie w imadle, a imadło przesuwa się po stole wiertarki w dwóch osiach. Operator wierci jeden otwór, przesuwa imadło o zadany wymiar śrubą, wierci kolejny — bez odkręcania, bez podnoszenia elementu, bez utraty równoległości.

Praktyczne zastosowanie — wiercenie serii otworów

Typowy przypadek: płytka PCB, panel stalowy, kołnierz — 6 otworów Ø6 mm w rozstawie 50×50 mm na siatce 3×2.

Bez imadła krzyżowego:

1. Zaznaczenie 6 punktów traserką
2. Nabicie 6 punktów punktakiem
3. Zamocowanie, wiercenie, odkręcenie, przesunięcie × 6 razy
4. Ryzyko błędu pozycjonowania przy każdym przestawieniu

Z imadłem krzyżowym 0188/100:

1. Zamocowanie elementu raz
2. Ustawienie punktu startowego
3. Przesuw śrubą wzdłużną o 50 mm → wiercenie
4. Przesuw śrubą poprzeczną o 50 mm → wiercenie × powtarzanie
5. Zero przestawień, zero utraty pozycji

Szczęki 100 × 25 mm — dla jakich elementów?

Szczęki o długości 100 mm i wysokości 25 mm mieszczą elementy:

• Płaskowniki i blachy do szerokości ~95 mm
• Pręty i profile do Ø~60–70 mm (w połączeniu z podkładkami pryzmatycznymi)
• Panele i płytki do grubości ~85 mm (rozwarcie 90 mm)
• Odlewy i odkuwki o regularnym kształcie do 90 mm wysokości

Dla elementów szerszych niż 100 mm lub wyższych niż 90 mm właściwe jest imadło krzyżowe o większych szczękach.

Rozwarcie 90 mm — zakres mocowania

90 mm rozwarcia szczęk pokrywa elementy od cienkich blach (kilka mm) do bloków wysokości ~85 mm z marginesem na dokręcenie. Przy elementach wymagających podkładek pryzmatycznych (wałki i pręty okrągłe) efektywne rozwarcie użytkowe wynosi ok. 70–80 mm.

Kompatybilność z wiertarkami

Imadło krzyżowe montuje się na stole wiertarki przez rowki teowe lub otwory mocujące w podstawie. Przed zakupem sprawdź:

• Rozstaw rowków teowych na stole wiertarki
• Szerokość rowka teowego (standard: 12, 14 lub 16 mm)
• Czy podstawa imadła 0188/100 pasuje do Twojego stołu

Typowe wiertarki stołowe o stole ~200×200 mm są kompatybilne z imadłem o podstawie do 150×120 mm. Dane podstawy 0188/100 — uzupełnij z karty katalogowej FERVI przed publikacją.

Kiedy wybrać imadło krzyżowe, a kiedy stół krzyżowy?

Imadło krzyżowe 0188/100 to optymalne rozwiązanie dla wiertarek stołowych i kolumnowych przy pracy warsztatowej — bez konieczności zakupu pełnego stołu krzyżowego.

Tabela porównawcza — Imadła Krzyżowe FERVI seria 0188

Wyjaśnienie dla kupujących — wersja standardowa vs. obrotowa (G):

Seria 0188 (bez G) — podstawa stała. Imadło jest przykręcone do stołu wiertarki na stałe — przesuwa się tylko w osiach X i Y śrubami. Stosuj gdy wiertarka ma stały kierunek wiercenia i nie potrzebujesz obrotu elementu w poziomie.

Seria 0188G (z literą G) — podstawa obrotowa 360°. Imadło można obrócić w poziomie w dowolny kąt bez odkręcania od stołu. Stosuj gdy wiercisz otwory pod różnymi kątami na tym samym elemencie lub gdy dosuwasz element do wrzeciona z różnych stron.

Dlaczego wersja G kosztuje ponad 2× więcej niż standardowa? (0188/100: 340,70 zł vs 0188/100G: 708,48 zł) — podstawa obrotowa wymaga precyzyjnego łożyska i mechanizmu blokady kąta, który utrzymuje pozycję przy sile skrawania. Tańsze imitacje mają luzy w łożysku obrotowym, co powoduje drżenie elementu podczas wiercenia.

Do czego służy FERVI 0188/100?

• Wiercenie serii otworów — wzdłuż linii lub na siatce bez odkręcania imadła
• Gwintowanie maszynowe — precyzyjne pozycjonowanie kolejnych otworów do gwintowania
• Wiercenie kołnierzy i płytek — rozstaw otworów bez ponownego trasowania
• Frezowanie na wiertarce — przesuw elementu przy frezowaniu lekkim frezem czołowym
• Małoseryjna produkcja — powtarzalne pozycjonowanie tych samych elementów
• Narzędziownia i prototypownia — precyzyjne wiercenie przy produkcji oprzyrządowania

Dane techniczne:

• Szczęki: 100 × 25 mm
• Rozwarcie: 90 mm
• Ruch: wzdłużny + poprzeczny (krzyżowy)
• Producent: FERVI (Włochy)
• Kod katalogowy: 0188/100
• EAN: 8012667010997
• Dostawa: 7 dni roboczych

Promocja -35%  Cena: 276,99 zł netto / 340,70 zł brutto (regularna: 524,16 zł brutto). 50 szt. w magazynie.
