20 ÷ 40 mm - Zestaw średnicówek mikrometrycznych trójpunktowych
Udostępnij
Zapytaj o produkt
Okazja

20 ÷ 40 mm - Zestaw średnicówek mikrometrycznych trójpunktowych

Przejdź do sekcji Opinie

Dostępność: duża ilość 25 szt.

Dostawa: 10 dni

Kod produktu: M019/20/40

EAN: 8012667184384

Kod producenta: -

Producent: FERVI

z VAT bez VAT
5 047,92 zł
Cena regularna: 6 309,90 zł
-20%
Najniższa cena z 30 dni przed obniżką: 5 047,92 zł
+0%
Promocja trwa do 31 sierpnia 2026
szt.



Zestaw średnicówek mikrometrycznych trójpunktowych FERVI M019/20/40 – zakres 20÷40 mm, precyzja 0,004 mm

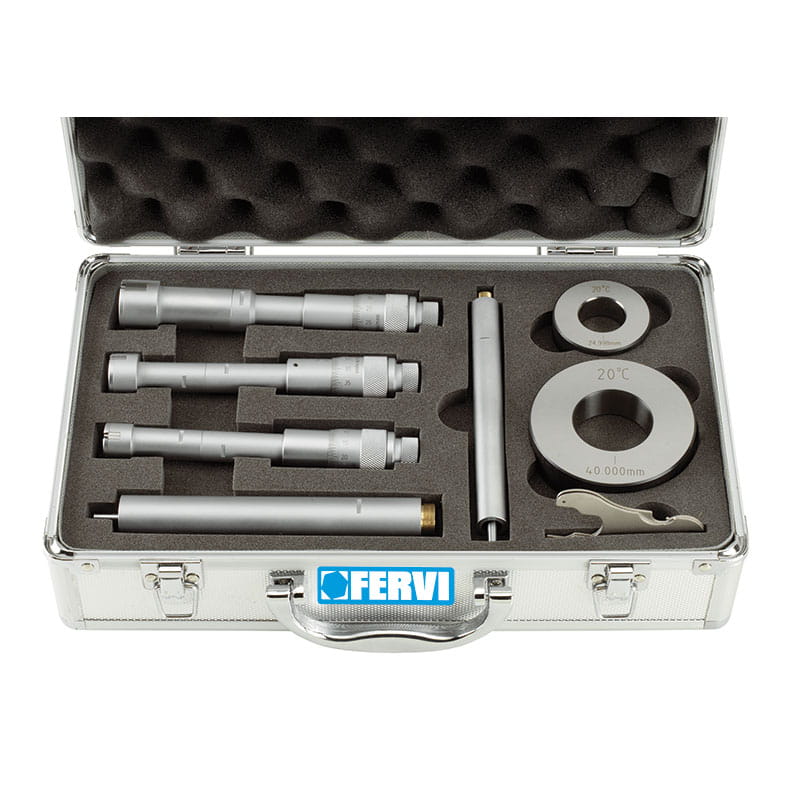

Zestaw średnicówek mikrometrycznych trójpunktowych FERVI M019/20/40 to profesjonalny komplet 3 przyrządów pomiarowych do precyzyjnego pomiaru średnic wewnętrznych otworów przelotowych i nieprzelotowych w zakresie 20 ÷ 40 mm. Odczyt 0,005 mm i precyzja 0,004 mm — w połączeniu z trójpunktowym, samocentriującym systemem pomiarowym — zapewniają wiarygodne wyniki kontroli jakości cylindrów silników, otworów łożyskowych, tulei i korpusów hydraulicznych w warsztacie produkcyjnym, silnikowni i laboratorium pomiarowym.

Zakres 20÷40 mm to zakres cylindrów silników małopojazdowych, motocyklowych i przemysłowych, gniazd łożysk serii 6205÷6208 oraz otworów korpusów pomp i siłowników hydraulicznych średniej wielkości. Trzy przyrządy z trzema pierścieniami wzorcowymi pokrywają pełny zakres bez przerw — gotowe do pracy bezpośrednio po wyjęciu z opakowania.

Kluczowe zalety FERVI M019/20/40

  • Zakres 20÷40 mm — cylindry silników i łożyska przemysłowe — obejmuje cylindry silników motocyklowych i małopojazdowych (20÷40 mm), gniazda łożysk serii 6205 (25 mm), 6206 (30 mm), 6207 (35 mm) i 6208 (40 mm) oraz otwory korpusów pomp hydraulicznych klasy przemysłowej.
  • 3 przyrządy + 3 pierścienie wzorcowe — pełne pokrycie zakresu — komplet trzech skalibrowanych średnicówek pokrywa cały zakres 20÷40 mm bez przerw. Każdy przyrząd z dedykowanym pierścieniem wzorcowym — gotowy do wzorcowania i pracy od razu po wyjęciu z opakowania.
  • Trójpunktowy system pomiarowy — samocentriowanie — trzy symetrycznie rozmieszczone końcówki automatycznie centrują przyrząd w otworze. Eliminuje błąd ustawienia osiowego i zapewnia powtarzalne wyniki niezależnie od doświadczenia operatora — kluczowe przy pomiarze cylindrów silnikowych wymagających precyzji pasowania tłoka.
  • Precyzja 0,004 mm — kontrola jakości klasy IT6–IT7 — maksymalny błąd pomiaru 4 µm utrzymany w całym zakresie 20÷40 mm. Wystarczający do kwalifikacji cylindrów do regeneracji, doboru tłoków naprawczych i kontroli otworów łożyskowych klasy P5 i P6.
  • Pomiar otworów nieprzelotowych — smukła głowica trójpunktowa sięga do dna otworów nieprzelotowych: gniazd zaworów, kanałów smarnych i otworów korpusów niedostępnych dla suwmiarek i dwupunktowych średnicówek mikrometrycznych.
  • Waga 3,59 kg — zestaw do stołu kontrolnego i obrabiarki — kompaktowy zestaw do intensywnej pracy przy silniku, tokarce i wytaczarce. Producent FERVI (Włochy) — końcówki pomiarowe hartowane, odporne na ścieranie przy wieloseryjnej kontroli jakości.

Zastosowania

  • Pomiar cylindrów silników — kontrola zużycia i owalizacji cylindrów silników motocyklowych, małopojazdowych i przemysłowych w zakresie 20÷40 mm przed regeneracją i doborem tłoków naprawczych
  • Kontrola gniazd łożyskowych — pomiar otworów pod łożyska toczne serii 6205÷6208 (25÷40 mm) z dokładnością wymaganą przy montażu łożysk klasy P5 i P6
  • Hydraulika i pneumatyka — pomiar cylindrów siłowników hydraulicznych, gniazd uszczelnień i otworów korpusów pomp w zakresie 20÷40 mm
  • Narzędziownie i formy wtryskowe — kontrola otworów prowadzących sworzni, kanałów chłodzenia i gniazd wkładek w formach i matrycach precyzyjnych
  • Kontrola po toczeniu i wytaczaniu — weryfikacja wymiaru otworu po operacjach wykańczających bez zdejmowania detalu z obrabiarki
  • Laboratoria pomiarowe i metrologia — wzorcowanie sprawdzianów, kontrola tulei i elementów precyzyjnych w zakresie średnich średnic

Parametry techniczne

Parametr Wartość
Zakres pomiarowy 20 ÷ 40 mm
Rozdzielczość odczytu 0,005 mm
Precyzja pomiaru 0,004 mm
Liczba przyrządów w zestawie 3 sztuki
Liczba pierścieni wzorcowych 3 sztuki
System pomiarowy Trójpunktowy (samocentriujący)
Typ otworów Przelotowe i nieprzelotowe
Waga brutto zestawu 3,59 kg
Kod produktu M019/20/40
EAN 8012667184384
Producent FERVI (Włochy)
Dostępność Duża ilość — dostawa 10 dni



Idealna doCylindry silników, łożyska 6205÷6208Małe otwory, najwyższa rozdzielczośćŁożyska 6201÷6204, tulejeBardzo duże otwory, korpusy maszyn

Często zadawane pytania

Do jakich cylindrów silników pasuje zakres 20÷40 mm?
Zakres 20÷40 mm obejmuje cylindry silników motocyklowych do ok. 125 cm³ (średnica cylindra 20÷35 mm), silników małopojazdowych (skutery, quady), silników przemysłowych jednocylindrowych do agregatów i kosiarek oraz cylindry sprężarek małej mocy. Dla cylindrów samochodowych silników benzynowych i diesla (typowo 70÷90 mm) potrzebujesz zestawu M019/40/100 (40÷100 mm).
Jak mierzyć owalizację cylindra zestawem M019/20/40?
Mierz średnicę cylindra w dwóch wzajemnie prostopadłych kierunkach (wzdłuż osi wału korbowego i prostopadle) na trzech wysokościach: górna strefa pracy tłoka, środek i dolna strefa. Różnica między największym a najmniejszym odczytem to owalizacja. Przy owalizacji powyżej 0,05 mm cylinder kwalifikuje się do regeneracji. Trójpunktowy system pomiarowy zapewnia powtarzalność każdego odczytu na poziomie 0,004 mm — niezbędną przy tak precyzyjnej kwalifikacji.
Czym trójpunktowa średnicówka jest lepsza od dwupunktowej przy pomiarze cylindrów?
Przy pomiarze cylindrów silnikowych błąd ustawienia dwupunktowej średnicówki może wynosić nawet kilka µm — co przy tolerancji pasowania tłoka rzędu 10÷20 µm jest niedopuszczalne. Trójpunktowa automatycznie centruje się w cylindrze przez trzy równomiernie rozmieszczone końcówki — eliminuje błąd ustawienia i zapewnia powtarzalne wyniki niezależnie od doświadczenia mechanika.
Jak wzorcować średnicówkę na dostarczonym pierścieniu?
Wsunąć głowicę pomiarową do pierścienia wzorcowego odpowiadającego zakresowi danego przyrządu. Obrócić bęben do momentu wyczucia lekkiego oporu — trzy końcówki opierają się o ścianki pierścienia. Ustawić tarczę na zero. Przyrząd gotowy do pomiaru. Wzorcowanie zalecamy przed każdą serią pomiarów i po zmianie temperatury otoczenia o więcej niż 5°C.
Czy zestaw nadaje się do pomiaru cylindrów samochodowych?
Nie w pełni — typowe cylindry silników samochodowych benzynowych mają średnicę 70÷90 mm, diesli 75÷95 mm — poza zakresem M019/20/40. Do pomiaru cylindrów samochodowych wybierz M019/40/100 (40÷100 mm) obejmujący pełny zakres silników osobowych i dostawczych.
W jakich warunkach przechowywać zestaw?
Przyrządy mikrometryczne przechowuj w dostarczonym etui w temperaturze 18÷22°C, wilgotność względna poniżej 60%, z dala od wiórów, pyłu i cieczy chłodząco-smarujących. Przed pomiarem wyrównaj temperaturę przyrządu i mierzonego elementu — różnica 10°C przy stali wprowadza błąd ok. 1,2 µm na 10 mm wymiaru.

Dostawa i warunki zakupu

  • Dostępność: duża ilość — dostawa 10 dni roboczych
  • W zestawie: 3 średnicówki + 3 pierścienie wzorcowe
  • Dostawa kurierem standardowym
  • Gwarancja producenta FERVI (Włochy)
  • Promocja -20% (Okazja) — sprawdź aktualną cenę na stronie produktu

Mierzysz cylindry samochodowe lub większe otwory powyżej 40 mm? Sprawdź M019/40/100 (40÷100 mm). Potrzebujesz mniejszego zakresu? Wybierz M019/12/20 (12÷20 mm, Bestseller) lub M019/06/12 (6÷12 mm, odczyt 0,001 mm). Skontaktuj się z naszym doradcą technicznym — dobierzemy właściwy zestaw do Twojego zakresu pomiarowego.





Porównanie zestawów serii FERVI M019 – dobierz właściwy zakres

Model M019/06/12 M019/12/20 M019/20/40 M019/40/100
Zakres pomiarowy 6 ÷ 12 mm 12 ÷ 20 mm 20 ÷ 40 mm 40 ÷ 100 mm
Rozdzielczość odczytu 0,001 mm 0,005 mm 0,005 mm 0,005 mm
Precyzja pomiaru 0,004 mm 0,004 mm 0,004 mm 0,005 mm
Szt. w zestawie 3 2 3 5
Pierścienie wzorcowe 3 szt. 2 szt. 3 szt. 5 szt.
Waga zestawu 0,97 kg 1,23 kg 3,59 kg 9,82 kg
Wyróżnik Odczyt 0,001 mm — najwyższa rozdzielczość w serii Bestseller — łożyska 6201÷6204 Okazja — cylindry silników, łożyska 6205÷6208 Największy zakres — korpusy maszyn
Idealna do Małe otwory precyzyjne, formy, narzędziownie Łożyska, tuleje, małe cylindry Cylindry silników motocyklowych, hydraulika Cylindry samochodowe, duże korpusy
