Producent: FERVI (przejdź do produktów)

40 ÷ 100 mm - Zestaw średnicówek mikrometrycznych trójpunktowych

Przejdź do sekcji Opinie

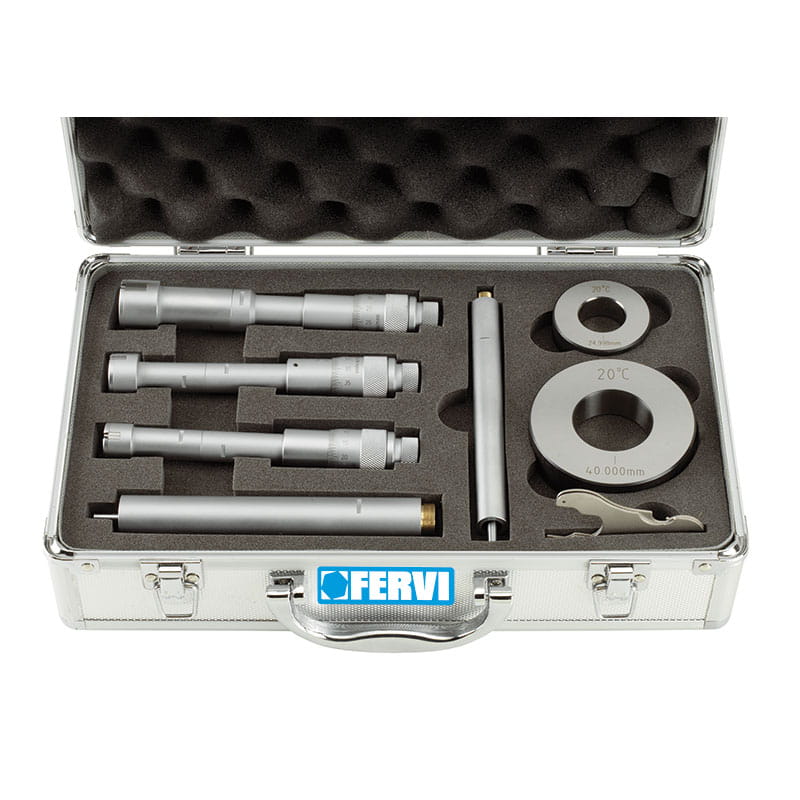

Zestaw średnicówek mikrometrycznych trójpunktowych FERVI M019/40/100 – zakres 40÷100 mm, 5 przyrządów

Zestaw średnicówek mikrometrycznych trójpunktowych FERVI M019/40/100 to największy i najbardziej kompletny zestaw serii M019 — 5 przyrządów pomiarowych z 5 pierścieniami wzorcowymi do precyzyjnego pomiaru średnic wewnętrznych otworów przelotowych i nieprzelotowych w zakresie 40 ÷ 100 mm. Odczyt 0,005 mm i trójpunktowy, samocentriujący system pomiarowy zapewniają wiarygodne wyniki kontroli jakości cylindrów silników samochodowych, otworów łożyskowych dużych maszyn, korpusów hydraulicznych i przekładni w warsztacie produkcyjnym, silnikowni i laboratorium pomiarowym.

Zakres 40÷100 mm obejmuje cylindry silników benzynowych i diesla pojazdów osobowych i dostawczych (typowo 70÷95 mm), gniazda łożysk serii 6208÷6220, otwory korpusów pomp hydraulicznych i przekładni przemysłowych. Pięć przyrządów z pięcioma pierścieniami wzorcowymi pokrywa pełny zakres 40÷100 mm — gotowe do pracy bezpośrednio po wyjęciu z opakowania.

Przejdź do pełnego opisu
z VAT bez VAT
Cena 13 892,85 zł
w tym 23% VAT
szt.
Dostępność:
Dostępny
Czas wysyłki: 7 dni

Opis



Zestaw średnicówek mikrometrycznych trójpunktowych FERVI M019/40/100 – zakres 40÷100 mm, 5 przyrządów

Zestaw średnicówek mikrometrycznych trójpunktowych FERVI M019/40/100 to największy i najbardziej kompletny zestaw serii M019 — 5 przyrządów pomiarowych z 5 pierścieniami wzorcowymi do precyzyjnego pomiaru średnic wewnętrznych otworów przelotowych i nieprzelotowych w zakresie 40 ÷ 100 mm. Odczyt 0,005 mm i trójpunktowy, samocentriujący system pomiarowy zapewniają wiarygodne wyniki kontroli jakości cylindrów silników samochodowych, otworów łożyskowych dużych maszyn, korpusów hydraulicznych i przekładni w warsztacie produkcyjnym, silnikowni i laboratorium pomiarowym.

Zakres 40÷100 mm obejmuje cylindry silników benzynowych i diesla pojazdów osobowych i dostawczych (typowo 70÷95 mm), gniazda łożysk serii 6208÷6220, otwory korpusów pomp hydraulicznych i przekładni przemysłowych. Pięć przyrządów z pięcioma pierścieniami wzorcowymi pokrywa pełny zakres 40÷100 mm — gotowe do pracy bezpośrednio po wyjęciu z opakowania.

Kluczowe zalety FERVI M019/40/100

  • Zakres 40÷100 mm — cylindry silników samochodowych — obejmuje cylindry silników benzynowych (typowo 70÷87 mm) i diesla (75÷95 mm) pojazdów osobowych i dostawczych, cylindry sprężarek przemysłowych oraz otwory korpusów pomp hydraulicznych i przekładni klasy przemysłowej.
  • 5 przyrządów + 5 pierścieni wzorcowych — pełne pokrycie zakresu — największy komplet w serii M019. Pięć skalibrowanych średnicówek z dedykowanymi pierścieniami wzorcowymi pokrywa pełny zakres 40÷100 mm bez przerw. Gotowe do wzorcowania i pracy od razu po wyjęciu z opakowania.
  • Trójpunktowy system pomiarowy — samocentriowanie — trzy symetrycznie rozmieszczone końcówki automatycznie centrują przyrząd w cylindrze lub otworze. Eliminuje błąd ustawienia osiowego i zapewnia powtarzalne wyniki — kluczowe przy pomiarze owalizacji i stożkowości cylindrów silnikowych kwalifikowanych do regeneracji.
  • Precyzja 0,005 mm — optymalny poziom dla dużych średnic — dla zakresu 40÷100 mm tolerancje pasowań klasy IT7 wynoszą 25÷35 µm — precyzja 5 µm zapewnia wiarygodną kontrolę jakości przy doborze tłoków naprawczych i kwalifikacji cylindrów do regeneracji lub wymiany.
  • Pomiar otworów nieprzelotowych — smukła głowica trójpunktowa sięga do dna otworów nieprzelotowych: gniazd uszczelnień, kanałów smarnych i otworów korpusów niedostępnych dla suwmiarek z końcówkami wewnętrznymi.
  • Waga 9,82 kg — zestaw do stołu kontrolnego — kompletny zestaw pięciu przyrządów do intensywnej pracy w silnikowni i laboratorium pomiarowym. Producent FERVI (Włochy) — końcówki pomiarowe hartowane, odporne na ścieranie przy wieloseryjnej kontroli jakości.

Zastosowania

  • Pomiar cylindrów silników samochodowych — kontrola zużycia i owalizacji cylindrów silników benzynowych i diesla pojazdów osobowych i dostawczych przed regeneracją i doborem tłoków naprawczych
  • Kontrola gniazd łożyskowych maszyn przemysłowych — pomiar otworów pod łożyska toczne serii 6208÷6220 (40÷100 mm) z dokładnością wymaganą przy montażu łożysk klasy P5 i P6
  • Hydraulika i pneumatyka przemysłowa — pomiar cylindrów siłowników hydraulicznych, gniazd uszczelnień i otworów korpusów pomp i siłowników w zakresie 40÷100 mm
  • Przekładnie i skrzynie biegów — kontrola otworów łożyskowych wałków i mechanizmów w przekładniach przemysłowych i skrzyniach biegów pojazdów ciężarowych
  • Kontrola po wytaczaniu i honowaniu — weryfikacja wymiaru cylindra po wytaczaniu i honowaniu regeneracyjnym bez zdejmowania korpusu silnika z obrabiarki
  • Laboratoria pomiarowe i metrologia — wzorcowanie sprawdzianów, kontrola tulei i elementów precyzyjnych w zakresie dużych średnic

Parametry techniczne

Parametr Wartość
Zakres pomiarowy 40 ÷ 100 mm
Rozdzielczość odczytu 0,005 mm
Precyzja pomiaru 0,005 mm
Liczba przyrządów w zestawie 5 sztuk
Liczba pierścieni wzorcowych 5 sztuk
System pomiarowy Trójpunktowy (samocentriujący)
Typ otworów Przelotowe i nieprzelotowe
Waga brutto zestawu 9,82 kg
Kod produktu M019/40/100
EAN 8012667184377
Producent FERVI (Włochy)
Dostępność Duża ilość — dostawa 10 dni

Porównanie zestawów serii FERVI M019 – dobierz właściwy zakres

<td style="border:
Model M019/06/12 M019/12/20 M019/20/40 M019/40/100
Zakres pomiarowy 6 ÷ 12 mm 12 ÷ 20 mm 20 ÷ 40 mm 40 ÷ 100 mm
Rozdzielczość odczytu 0,001 mm 0,005 mm 0,005 mm 0,005 mm
Precyzja pomiaru 0,004 mm 0,004 mm 0,004 mm 0,005 mm
Szt. w zestawie 3 2 3 5

Okazja / Nowość — cylindry samochodoweIdealna doMałe otwory precyzyjne, formy, narzędziownieŁożyska, tuleje, małe cylindryCylindry silników motocyklowych, hydraulika Cylindry samochodowe, duże korpusy maszyn

Często zadawane pytania

Do jakich cylindrów silników pasuje zakres 40÷100 mm?
Zakres 40÷100 mm obejmuje cylindry silników benzynowych pojazdów osobowych (typowo 70÷87 mm), silników diesla osobowych i dostawczych (75÷95 mm), cylindry sprężarek przemysłowych średniej mocy oraz cylindry silników stacjonarnych i agregatów prądotwórczych. Dla cylindrów motocyklowych i małopojazdowych (20÷40 mm) wybierz M019/20/40.
Jak mierzyć owalizację i stożkowość cylindra zestawem M019/40/100?
Owalizację mierz w dwóch wzajemnie prostopadłych kierunkach (wzdłuż i prostopadle do osi wału korbowego) na trzech wysokościach: górna strefa pracy tłoka (tuż pod strefą uszczelnień), środek cylindra i dolna strefa. Stożkowość to różnica między pomiarem w górnej i dolnej strefie wzdłuż tej samej osi. Przy owalizacji lub stożkowości powyżej 0,05÷0,08 mm cylinder kwalifikuje się do wytaczania i honowania na wymiar naprawczy.
Dlaczego precyzja M019/40/100 wynosi 0,005 mm zamiast 0,004 mm jak w mniejszych zestawach?
Przy większych średnicach (40÷100 mm) wpływ temperatury, odkształceń sprężystych i niedoskonałości geometrycznych powierzchni mierzonej na wynik pomiaru jest proporcjonalnie większy niż przy małych otworach. Precyzja 0,005 mm (5 µm) jest celowo dobrana jako realnie osiągalna i powtarzalna w warunkach warsztatowych dla tego zakresu. Dla tolerancji IT7 w zakresie 40÷100 mm (25÷35 µm) precyzja 5 µm w pełni wystarcza do wiarygodnej kontroli jakości.
Jak wzorcować średnicówkę na dostarczonym pierścieniu?
Wsunąć głowicę pomiarową do pierścienia wzorcowego odpowiadającego zakresowi danego przyrządu. Obrócić bęben do momentu wyczucia lekkiego oporu — trzy końcówki opierają się o ścianki pierścienia. Ustawić tarczę na zero. Przyrząd gotowy do pomiaru. Wzorcowanie zalecamy przed każdą serią pomiarów i po zmianie temperatury otoczenia o więcej niż 5°C. Przy pomiarze cylindrów silnikowych wyrównaj temperaturę przyrządu i bloku silnika — różnica 10°C wprowadza błąd ok. 1,2 µm na 10 mm wymiaru.
Czy zestaw nadaje się do pomiaru cylindrów silników ciężarowych?
Częściowo — cylindry silników ciężarowych (typowo 100÷130 mm) wykraczają poza zakres M019/40/100 (maks. 100 mm). Zestaw obejmuje natomiast cylindry lżejszych silników diesla dostawczych do ok. 95÷100 mm. Do pomiaru cylindrów silników ciężarowych klasy TIR potrzebujesz przyrządów o zakresie powyżej 100 mm — skontaktuj się z naszym doradcą technicznym.
W jakich warunkach przechowywać zestaw?
Przyrządy mikrometryczne przechowuj w dostarczonym etui w temperaturze 18÷22°C, wilgotność względna poniżej 60%, z dala od wiórów, pyłu i cieczy chłodząco-smarujących. Ze względu na wagę zestawu 9,82 kg zalecamy stałe miejsce na stole kontrolnym — unikaj częstego przenoszenia i narażania na uderzenia mechaniczne.

Dostawa i warunki zakupu

  • Dostępność: duża ilość — dostawa 10 dni roboczych
  • W zestawie: 5 średnicówek + 5 pierścieni wzorcowych
  • Dostawa kurierem lub paletą w zależności od zamówienia
  • Gwarancja producenta FERVI (Włochy)
  • Oznaczony jako Okazja i Nowość — promocja -20%

Mierzysz mniejsze otwory? Sprawdź M019/20/40 (20÷40 mm, Okazja), M019/12/20 (12÷20 mm, Bestseller) lub M019/06/12 (6÷12 mm, odczyt 0,001 mm). Skontaktuj się z naszym doradcą technicznym — dobierzemy właściwy zestaw do Twojego zakresu pomiarowego i klasy dokładności.

Szukane także jako: śruba mikrometryczna, mikromierz, miernik mikrometryczny, mikrometr FERVI.
