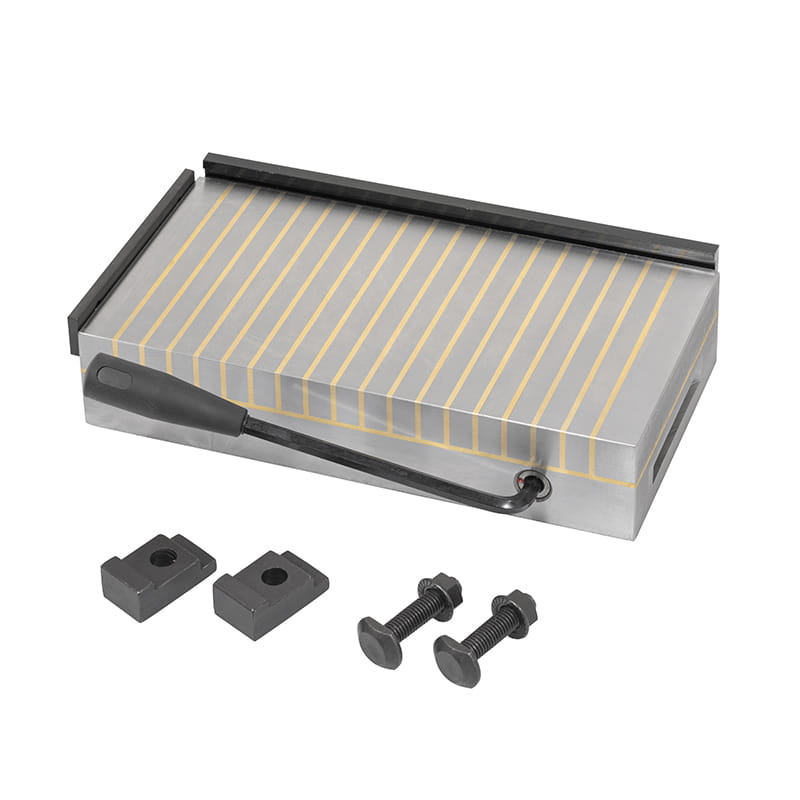

Magnetyczna płyta mocująca FERVI P077/1525 – magnes stały 250×150×60 mm, siła 180 N/cm²

Magnetyczna płyta mocująca FERVI P077/1525 to precyzyjna, przemysłowa płyta magnetyczna z magnesem stałym do mocowania detali stalowych i żeliwnych na stołach frezarek, szlifierek płaszczyzn, wytaczarek oraz innych obrabiarek skrawających. Wymiary robocze 250 × 150 × 60 mm, siła przyciągania 180 N/cm² i skok biegunów 3 + 12 mm zapewniają pewne, stabilne mocowanie detali o różnych kształtach — bez uchwytów mechanicznych, bez zacisków, bez ryzyka odkształcenia obrabianego przedmiotu.

Magnes stały nie wymaga zasilania elektrycznego — detal jest trzymany przez cały czas pracy maszyny, niezależnie od awarii zasilania. Rozłączenie następuje przez obrót dźwigni przełączającej bieguny, co zwalnia detal w ułamku sekundy bez pozostawania szczątkowego namagnesowania w materiale.

Kluczowe zalety FERVI P077/1525

• Siła przyciągania 180 N/cm² — wysoka siła retencji na całej powierzchni roboczej 250×150 mm. Pewne mocowanie detali przy dużych siłach skrawania na frezarkach i szlifierkach płaszczyzn.
• Magnes stały — brak zasilania elektrycznego — detal pozostaje zamocowany nawet przy zaniku napięcia w sieci. Eliminuje ryzyko wyrzucenia detalu podczas awarii zasilania maszyny.
• Skok biegunów 3 + 12 mm — drobny skok 3 mm umożliwia pewne mocowanie małych i cienkich detali, które wyślizgują się z płyt o większym skoku. Skok 12 mm zapewnia głębsze przenikanie pola w grubsze materiały.
• Wymiary 250 × 150 × 60 mm — standardowy format pasujący do stołów większości frezarek i szlifierek klasy warsztatowej i przemysłowej. Wysokość 60 mm zapewnia sztywność płyty przy bocznych siłach skrawania.
• Szybki montaż i demontaż detali — przełączenie dźwigni zwalnia detal natychmiast, bez konieczności odkręcania zacisków. Skraca czas mocowania między operacjami w produkcji seryjnej.
• Brak odkształceń obrabianego detalu — mocowanie magnetyczne nie wywiera nacisku mechanicznego na detal, co eliminuje deformacje cienkościennych i precyzyjnych elementów niemożliwe do zamocowania w imadle.
• Producent FERVI (Włochy) — jakość przemysłowa — płyta wykonana z tolerancjami klasy precyzyjnej, powierzchnia robocza szlifowana, gotowa do pracy bezpośrednio po montażu na stole maszyny.

Zastosowania

• Szlifierki płaszczyzn — mocowanie detali stalowych i żeliwnych do szlifowania powierzchni płaskich bez zacisków zniekształcających geometrię przedmiotu
• Frezarki pionowe i poziome — szybkie mocowanie prostopadłościanów, płyt i odlewów do frezowania bez imadła maszynowego przy małych i średnich detalach
• Wytaczarki i centra obróbkowe — mocowanie płaskich detali do obróbki otworów i planowania powierzchni
• Kontrola jakości i pomiary CMM — stabilne unieruchomienie detalu podczas pomiarów na stole pomiarowym bez ryzyka przesunięcia
• Spawalnictwo i montaż konstrukcji stalowych — trzymanie elementów w pozycji podczas sczepiania i spawania na stole spawalniczym
• Produkcja seryjna drobnych detali — szybkie mocowanie i zwalnianie między operacjami skraca czas cyklu i zwiększa wydajność linii

Parametry techniczne

Magnes stały vs. elektromagnes – dlaczego stały jest lepszy do obrabiarek?

Często zadawane pytania

Co oznacza skok biegunów 3 + 12 mm?

Płyta ma dwa typy biegunów rozmieszczonych naprzemiennie. Skok 3 mm — drobny rozstaw biegunów umożliwia pewne mocowanie małych i cienkich detali (np. płytek, wkładek). Skok 12 mm — większy rozstaw zapewnia głębsze przenikanie pola magnetycznego w grubsze materiały i odlewy. Kombinacja obu skoków na jednej płycie zwiększa wszechstronność mocowania.

Czy płyta trzyma aluminium i mosiądz?

Nie — płyta magnetyczna mocuje wyłącznie materiały ferromagnetyczne: stal węglowa, stal narzędziowa, żeliwo. Aluminium, mosiądz, miedź, stal nierdzewna austenityczna (np. 304, 316) i inne materiały niemagnetyczne nie są przyciągane przez magnes.

Jak zwolnić detal po obróbce?

Obrót dźwigni przełącza bieguny magnetyczne w pozycję neutralną — pole magnetyczne na powierzchni roboczej zostaje skasowane, a detal można swobodnie zdjąć. Operacja trwa ułamek sekundy i nie wymaga narzędzi.

Czy detal zostaje namagnesowany po obróbce?

Przy prawidłowym użytkowaniu płyty z magnesem stałym namagnesowanie resztkowe detalu jest minimalne. Jeśli zastosowanie wymaga całkowitego braku namagnesowania (np. elementy precyzyjne, łożyska), zalecamy uży
