Stetoskopy diagnostyczne w warsztacie samochodowym – rodzaje, zastosowanie i wybór

Stuk pojawiający się dopiero podczas przyspieszania. Szum słyszalny przy 70–90 km/h, który znika, gdy tylko zdejmiemy nogę z gazu. Delikatne „wycie" gdzieś w okolicy skrzyni biegów. Pisk jednego z łożysk albo metaliczny dźwięk, którego nie da się jednoznacznie przypisać do konkretnego podzespołu – takie przypadki zna praktycznie każdy mechanik.

Problem z diagnostyką akustyczną polega na tym, że dźwięk bardzo łatwo przenosi się po konstrukcji samochodu. Hałas generowany przez jedno łożysko potrafi być słyszalny kilkadziesiąt centymetrów dalej, a drgania przechodzą przez elementy zawieszenia, nadwozia, mocowania silnika czy obudowę przekładni. To, co „na ucho" wygląda na uszkodzenie jednego elementu, po dokładniejszym sprawdzeniu może mieć źródło w zupełnie innym miejscu.

Dlatego w profesjonalnej diagnostyce nie zawsze wystarczy samo doświadczenie i dobry słuch – przydaje się narzędzie, które pozwala porównać dźwięki generowane w konkretnych punktach pojazdu. Właśnie do tego służy stetoskop diagnostyczny, nazywany też stetoskopem warsztatowym, samochodowym albo mechanicznym.

W najprostszej wersji kosztuje niewiele i pozwala szybko osłuchać pracujący podzespół. Bardziej zaawansowane systemy elektroniczne umożliwiają natomiast zamontowanie kilku czujników w różnych miejscach samochodu i prowadzenie diagnostyki podczas rzeczywistej jazdy próbnej.

W tym poradniku wyjaśniamy, jak działają stetoskopy diagnostyczne, czym różnią się poszczególne rodzaje, do czego można ich używać i kiedy warto zdecydować się na profesjonalny system wielokanałowy.

Spis treści

1. Czym jest stetoskop diagnostyczny?
2. Dlaczego lokalizacja hałasu w samochodzie jest trudna?
3. Rodzaje stetoskopów diagnostycznych
4. Stetoskop mechaniczny – kiedy wystarczy?
5. Stetoskop elektroniczny – co zmienia?
6. Wielokanałowy stetoskop bezprzewodowy
7. Co można diagnozować stetoskopem?
8. Jak prawidłowo przeprowadzić diagnostykę?
9. Najczęstsze błędy
10. Stetoskop mechaniczny czy elektroniczny – co wybrać?
11. Samochody ciężarowe i pojazdy użytkowe
12. Stetoskop diagnostyczny w eTOMNAR.pl – jaki wybrać?
13. Stetoskop a diagnostyka komputerowa
14. Bezpieczeństwo przede wszystkim
15. FAQ

Czym jest stetoskop diagnostyczny?

Stetoskop diagnostyczny to narzędzie do lokalizowania źródła dźwięków, drgań i nieprawidłowości powstających podczas pracy podzespołów mechanicznych. Zasada działania jest podobna do stetoskopu lekarskiego – tyle że zamiast serca czy płuc, mechanik „osłuchuje" łożysko, obudowę przekładni, pompę, alternator, wtryskiwacz czy inny element samochodu.

Największa różnica między zwykłym nasłuchiwaniem a użyciem stetoskopu polega na dokładności, z jaką da się określić miejsce, z którego dochodzi dźwięk. Weźmy prosty przykład: mechanik słyszy charakterystyczny szum w okolicy paska osprzętu. Bez dodatkowej diagnostyki trudno stwierdzić, czy odpowiada za niego alternator, rolka prowadząca, napinacz, pompa cieczy chłodzącej czy sprężarka klimatyzacji. Przyłożenie sondy kolejno do obudów poszczególnych podzespołów pozwala porównać ich pracę – i w wielu przypadkach różnica słychać od razu.

Zamiast wymieniać elementy metodą prób i błędów, można znacznie zawęzić obszar poszukiwania usterki.

Dlaczego lokalizacja hałasu w samochodzie jest trudna?

Samochód jest wyjątkowo niewdzięcznym obiektem do diagnostyki akustycznej. Silnik, skrzynia biegów, zawieszenie, nadwozie i układ napędowy są ze sobą mechanicznie połączone, a powstające drgania mogą być przenoszone przez obudowy podzespołów, wały i półosie, ramę pomocniczą, wahacze, mocowania silnika i skrzyni, elementy zawieszenia czy karoserię. Miejsce, w którym kierowca słyszy hałas, wcale nie musi być miejscem jego powstawania.

Dodatkowo część usterek ujawnia się wyłącznie w określonych warunkach. Samochód na podnośniku może pracować bez zarzutu, a podczas jazdy zacząć hałasować – bo dopiero wtedy pojawia się odpowiednie obciążenie, prędkość obrotowa, siły działające na zawieszenie, temperatura podzespołów, moment napędowy czy drgania konstrukcji. I to właśnie tutaj bardziej zaawansowane stetoskopy elektroniczne pokazują swoją przewagę.

Rodzaje stetoskopów diagnostycznych

Na rynku spotyka się kilka konstrukcji, ale z punktu widzenia warsztatu liczą się przede wszystkim trzy grupy: stetoskopy mechaniczne, elektroniczne oraz elektroniczne systemy wielokanałowe. Każde z nich ma swoje zastosowanie.

Stetoskop mechaniczny to najprostsza konstrukcja – metalowa sonda, korpus, przewody akustyczne i końcówki wkładane do uszu. Mechanik przykłada końcówkę sondy do badanego elementu i słucha dźwięku przenoszonego przez konstrukcję. Brak elektroniki, baterii, nadajników czy skomplikowanej obsługi – i właśnie dlatego klasyczny stetoskop wciąż ma swoje miejsce w warsztacie. Sprawdza się przy sprawdzaniu alternatorów, pomp, rolek, napinaczy, łożysk, wtryskiwaczy, mechanizmów zaworowych, przekładni, sprężarek i innych podzespołów dostępnych podczas pracy pojazdu na postoju.

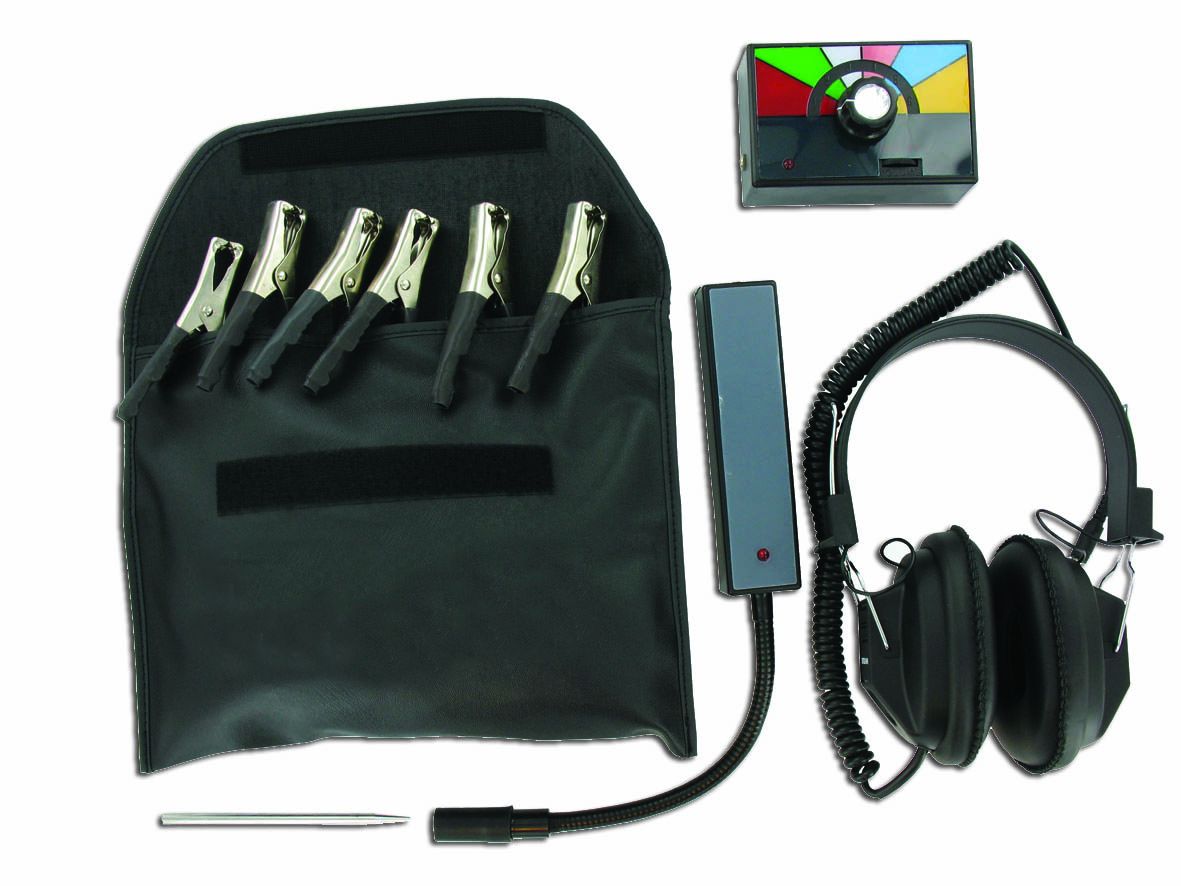

Stetoskop elektroniczny pozwala przede wszystkim wzmocnić odbierany sygnał i odseparować interesujące mechanika dźwięki od otoczenia. Sygnał z czujnika trafia do wzmacniacza, a potem do słuchawek, dzięki czemu można wychwycić subtelniejsze różnice niż przy klasycznym stetoskopie.

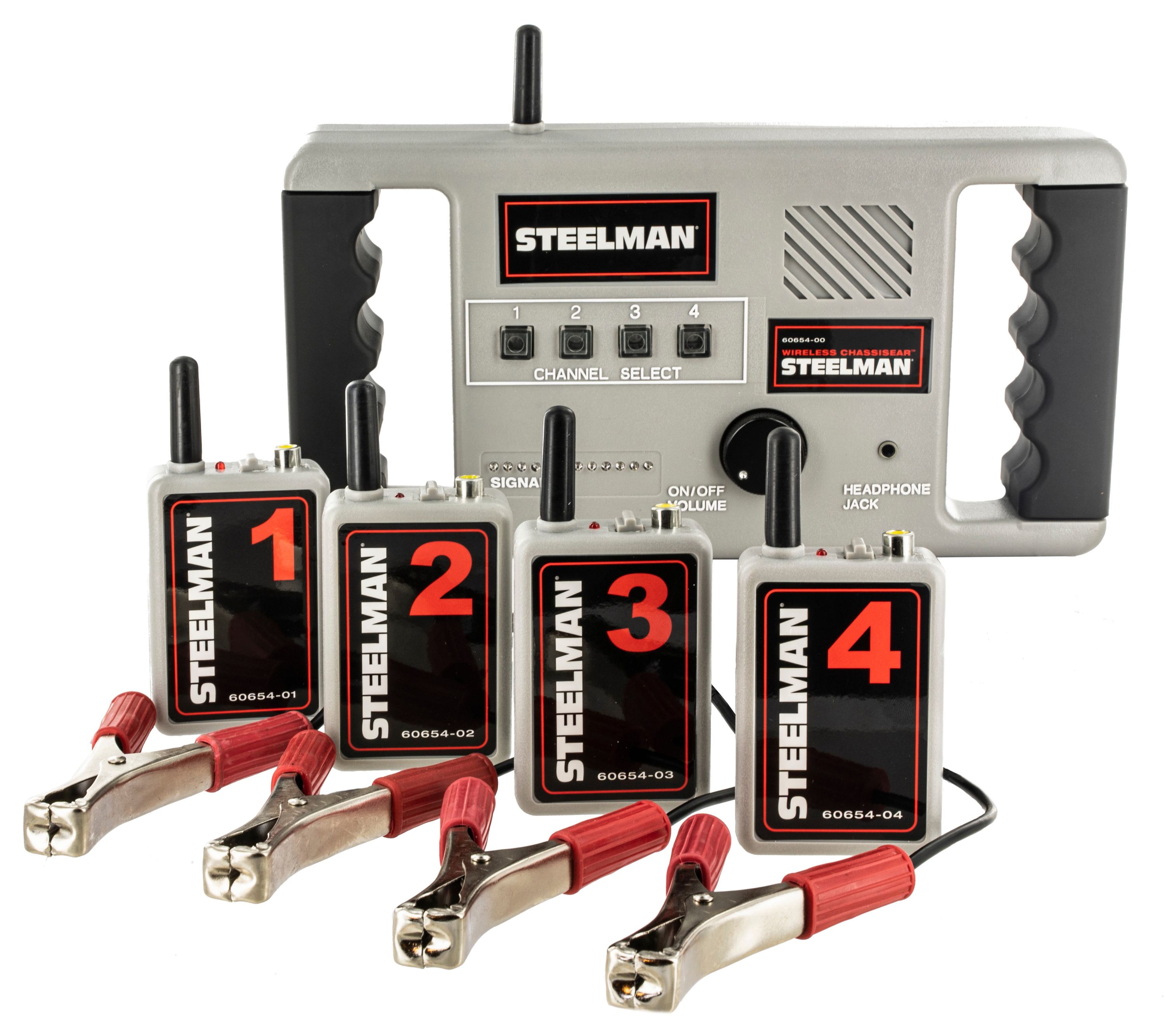

Wielokanałowy stetoskop bezprzewodowy to prawdziwy przełom – wykorzystuje kilka niezależnych czujników montowanych jednocześnie w różnych punktach pojazdu, co pozwala prowadzić diagnostykę porównawczą podczas jazdy próbnej, a nie tylko na postoju.

Stetoskop mechaniczny – kiedy wystarczy?

Nie każda diagnostyka wymaga zaawansowanego sprzętu elektronicznego. Jeżeli problem występuje również na postoju, klasyczny stetoskop bywa jednym z najszybszych sposobów znalezienia źródła hałasu.

Załóżmy, że z komory silnika dochodzi charakterystyczne wycie. Zamiast od razu demontować pasek czy wymieniać kolejne rolki, można porównać dźwięk alternatora, napinacza, pompy i sprężarki klimatyzacji. Element z uszkodzonym łożyskiem często generuje wyraźnie inny, bardziej chropowaty lub metaliczny dźwięk. W takich sytuacjach prostota stetoskopu jest jego zaletą – wyjmujemy go z szuflady, przykładamy sondę i po kilkudziesięciu sekundach mamy znacznie więcej informacji niż wcześniej.

Wielokanałowy stetoskop bezprzewodowy – diagnostyka podczas jazdy

Wyobraźmy sobie samochód, w którym klient zgłasza: „Przy około 80 km/h coś zaczyna buczeć z przodu, ale nie wiem, z której strony." To jeden z typowych przypadków. Na podnośniku mechanik sprawdza koła – luzów brak, a ręczne obracanie kołem też nie daje jednoznacznej odpowiedzi.

W takiej sytuacji dobrze sprawdza się system wielokanałowy: czujniki montuje się np. przy lewym i prawym przednim kole oraz lewym i prawym tylnym, a następnie przeprowadza jazdę próbną, porównując poszczególne kanały. Jeżeli jeden punkt generuje wyraźnie większy hałas niż pozostałe, mechanik dostaje bardzo konkretną wskazówkę. Możliwość porównania pod rzeczywistym obciążeniem to największa przewaga profesjonalnych systemów elektronicznych nad klasycznym stetoskopem.

Co można diagnozować stetoskopem samochodowym?

Zakres zastosowań jest znacznie szerszy, niż mogłoby się wydawać. Stetoskop może pomóc przy diagnostyce łożysk kół i alternatora, rolek i napinaczy, pomp, sprężarek, skrzyń biegów, mechanizmów różnicowych, wałów napędowych, podpór wału, przegubów, zawieszenia, wtryskiwaczy, elementów układu rozrządu, a nawet niektórych stuków wewnątrz silnika.

Warto jednak pamiętać o jednej zasadzie: stetoskop nie zastępuje pełnej diagnostyki. To narzędzie, które pomaga zlokalizować źródło problemu – wynik trzeba potem zestawić z objawami, pomiarami, dokumentacją techniczną i doświadczeniem mechanika.

Łożyska kół. To jedno z najbardziej praktycznych zastosowań systemów wielokanałowych. Uszkodzone łożysko nie zawsze zachowuje się tak samo na podnośniku jak podczas jazdy – hałas może zmieniać się wraz z prędkością, obciążeniem, temperaturą, skrętem czy zmianą obciążenia prawej i lewej strony pojazdu. Samo zakręcenie kołem ręką nie zawsze daje pewną odpowiedź, dlatego montaż czujników w kilku punktach i porównanie pracy obu stron pojazdu bywa dużo skuteczniejsze.

Silnik i osprzęt. W komorze silnika liczba potencjalnych źródeł nietypowego dźwięku jest ogromna – alternator, pompa cieczy chłodzącej, sprężarka klimatyzacji, pompa wspomagania, rolki prowadzące, napinacze, elementy rozrządu, wtryskiwacze. Przy klasycznym stetoskopie sondę przykładamy wyłącznie do nieruchomych i bezpiecznie dostępnych części obudowy, zachowując szczególną ostrożność w pobliżu pasków, wentylatorów, kół pasowych i innych obracających się elementów.

Wtryskiwacze. Stetoskop bywa pomocny przy wstępnej ocenie ich pracy – jeżeli trzy wtryskiwacze pracują podobnie, a czwarty wyraźnie inaczej, to sygnał do dalszej diagnostyki. Nie oznacza to od razu uszkodzenia, ale może wskazać, który cylinder sprawdzić w pierwszej kolejności. Dalsze badanie może obejmować, zależnie od układu, diagnostykę komputerową, analizę korekt, test przelewowy czy kontrolę elektryczną. Stetoskop pomaga więc odpowiedzieć głównie na pytanie: gdzie szukać dalej.

Skrzynia biegów i układ napędowy. Tutaj lokalizacja dźwięku bywa wyjątkowo trudna, bo hałas z przekładni przenosi się przez obudowę, półosie i mocowania. Objaw może występować tylko na konkretnym biegu, przy przyspieszaniu, podczas hamowania silnikiem, przy określonej prędkości, po rozgrzaniu oleju albo wyłącznie pod obciążeniem – badanie samochodu stojącego w warsztacie może wtedy nie wykazać nic. System z czujnikami w kilku punktach pozwala porównać źródła drgań w warunkach, w których problem faktycznie występuje.

Zawieszenie. Klasyczny scenariusz: samochód trafia na podnośnik, mechanik sprawdza sworznie, tuleje, łączniki stabilizatora, amortyzatory, mocowania i sprężyny – wszystko wygląda poprawnie. Samochód zjeżdża z podnośnika i po pierwszej nierówności znowu słychać stuk, bo na podnośniku zawieszenie pracuje w zupełnie innych warunkach niż podczas jazdy. Wielokanałowy system pozwala rozmieścić czujniki w kilku podejrzanych miejscach i sprawdzić, gdzie impuls dźwiękowy jest najsilniejszy – to nie jest automatyczna diagnoza, ale potrafi bardzo mocno zawęzić poszukiwania.

Jedną z największych zalet systemu wielokanałowego jest zresztą nie samo „słyszenie głośniej", tylko możliwość porównania – lewa strona z prawą albo element A z B, C i D. Jeżeli trzy punkty dają podobny sygnał, a czwarty wyraźnie się wyróżnia, to bardzo mocna wskazówka. To diagnostyka różnicowa w praktycznym wydaniu.

Jak prawidłowo przeprowadzić diagnostykę stetoskopem?

Dobry sprzęt pomaga, ale równie ważna jest metodologia.

1. Dokładnie określ objaw. Czy hałas pojawia się na zimnym silniku, po rozgrzaniu, podczas przyspieszania, przy hamowaniu silnikiem, przy skręcie, na nierównościach czy przy konkretnej prędkości? Im dokładniej odtworzymy warunki występowania usterki, tym łatwiejsza będzie diagnostyka.
2. Wyznacz potencjalne źródła. Nie montuje się czujników przypadkowo – jeśli problemem jest buczenie zależne od prędkości samochodu, sprawdzamy elementy obracające się wraz z układem jezdnym; jeśli dźwięk zależy głównie od obrotów silnika, zakres poszukiwań będzie inny.
3. Porównuj podobne punkty. Jeśli to możliwe, warto porównywać elementy symetryczne, np. lewe i prawe łożysko – taki sposób diagnostyki często daje bardziej jednoznaczne wyniki niż osłuchiwanie pojedynczego elementu w oderwaniu od reszty.
4. Odtwórz warunki występowania usterki. To szczególnie ważne w diagnostyce drogowej – jeśli klient zgłasza hałas przy 80 km/h, test przy 20 km/h na placu może niewiele wnieść.
5. Potwierdź diagnozę. Stetoskop powinien pomóc wskazać podejrzany obszar, ale przed wymianą drogiego podzespołu warto potwierdzić diagnozę innymi dostępnymi metodami.

Najczęstsze błędy

„Najgłośniejszy element na pewno jest uszkodzony." Niekoniecznie – niektóre sprawne podzespoły z natury pracują głośniej od innych, dlatego liczy się charakter dźwięku, jego zmiana w czasie oraz porównanie z podobnymi elementami.

Złe umieszczenie czujnika. Czujnik w przypadkowym miejscu może odbierać drgania przenoszone z innego podzespołu, dlatego warto wykonać kilka prób i zmieniać punkty pomiarowe.

Wyciąganie wniosków po jednym pomiarze. Diagnostyka akustyczna wymaga porównania – jeśli wynik jest niejednoznaczny, lepiej powtórzyć test w innych warunkach.

Brak zabezpieczenia przewodów i czujników. Podczas jazdy próbnej wszystkie elementy systemu muszą być zamocowane zgodnie z instrukcją producenta, z dala od ruchomych, gorących i niebezpiecznych części pojazdu. To kwestia bezpieczeństwa, nie wygody.

Stetoskop mechaniczny czy elektroniczny – co wybrać?

Najprostsza zasada: jeśli diagnozujesz głównie podzespoły dostępne na postoju, zacznij od dobrego stetoskopu mechanicznego. Jeśli natomiast regularnie trafiają do Ciebie samochody z usterkami typu „coś buczy", „coś stuka", „słychać tylko podczas jazdy" albo „na podnośniku jest cisza" – warto rozważyć system elektroniczny, najlepiej wielokanałowy.

Kiedy warto kupić profesjonalny system wielokanałowy?

Przede wszystkim wtedy, gdy czas mechanika kosztuje więcej niż samo narzędzie. Załóżmy, że trudna diagnostyka zajmuje dwie godziny: jazda próbna, powrót na podnośnik, sprawdzenie kolejnych elementów, druga jazda próbna, kolejny demontaż. Jeśli odpowiednio dobrany system pozwoli skrócić takie poszukiwania, inwestycja szybko zaczyna się bronić.

Ma to szczególne znaczenie w profesjonalnych warsztatach samochodowych, serwisach specjalistycznych, ASO, serwisach pojazdów dostawczych, warsztatach obsługujących ciężarówki i autobusy oraz firmach utrzymujących własne floty – w pojeździe użytkowym każda godzina postoju to realny koszt.

Samochody ciężarowe i pojazdy użytkowe

W przypadku pojazdów ciężarowych diagnostyka akustyczna nabiera jeszcze większego znaczenia. Układ napędowy jest bardziej rozbudowany, odległości między elementami większe, a dostęp do części podzespołów trudniejszy. Dochodzą do tego wały napędowe, podpory, mosty, przekładnie, piasty i rozbudowane zawieszenie.

Jeśli problem występuje wyłącznie podczas jazdy pod obciążeniem, klasyczna diagnostyka na stanowisku warsztatowym może być niewystarczająca. Możliwość rozmieszczenia kilku czujników i porównania sygnałów potrafi wtedy znacząco skrócić czas poszukiwania usterki.

Steelman – profesjonalne systemy diagnostyki akustycznej

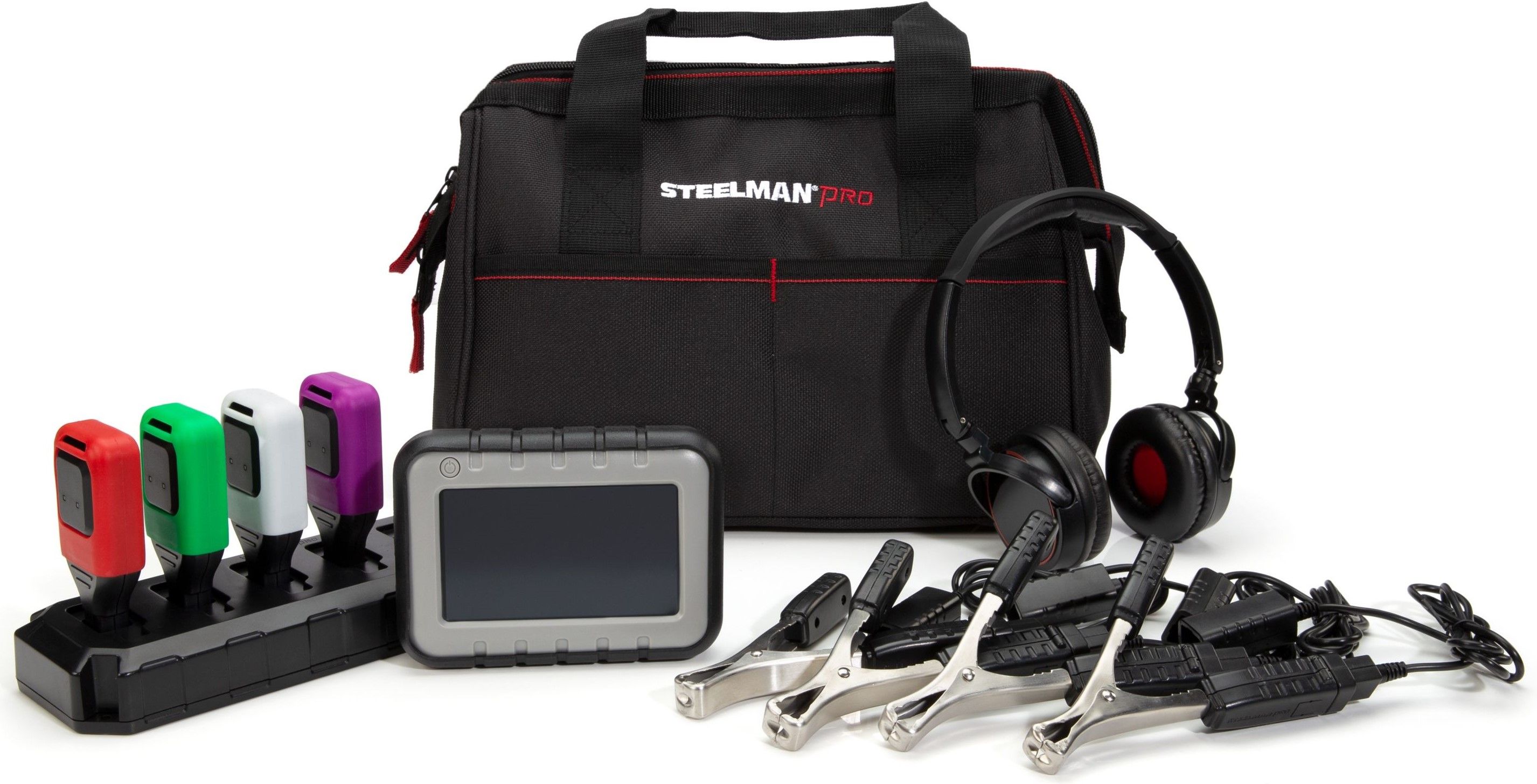

W profesjonalnej diagnostyce warsztatowej spotyka się m.in. rozwiązania marki Steelman, wykorzystujące elektroniczne systemy odsłuchowe oraz wielokanałową diagnostykę akustyczną. Ich podstawową zaletą nie jest samo zwiększenie głośności dźwięku, tylko możliwość zbierania sygnału bezpośrednio z wybranych punktów pojazdu i porównywania ich w trakcie diagnostyki.

W zależności od konkretnego zestawu i konfiguracji można zastosować kilka czujników jednocześnie, co szczególnie przydaje się przy diagnostyce łożysk, zawieszenia, przekładni, układów napędowych oraz elementów generujących hałas wyłącznie podczas jazdy. Przy wyborze profesjonalnego systemu warto zawsze sprawdzić specyfikację konkretnego modelu: liczbę kanałów, sposób transmisji, typ czujników, zakres zastosowań i wyposażenie zestawu.

Stetoskop diagnostyczny w eTOMNAR.pl – jaki wybrać?

W eTOMNAR.pl dostępne są narzędzia przeznaczone zarówno do podstawowej, jak i profesjonalnej diagnostyki warsztatowej. Przy wyborze warto odpowiedzieć sobie na cztery pytania:

• Jakie pojazdy obsługuję? Inne potrzeby ma niewielki warsztat samochodów osobowych, a inne serwis ciężarówek czy floty pojazdów dostawczych.
• Jak często wykonuję diagnostykę hałasu? Jeśli stetoskop ma być używany kilka razy w roku, prosta konstrukcja może wystarczyć. Jeśli co tydzień trafiają samochody z trudnymi do zlokalizowania stukami i szumami, bardziej zaawansowany sprzęt szybko zacznie się zwracać.
• Czy usterki występują podczas postoju? Jeśli tak, mechaniczny stetoskop często wystarczy. Jeśli problem ujawnia się dopiero podczas jazdy, lepiej sprawdzi się rozwiązanie do diagnostyki drogowej.
• Ile punktów chcę porównywać? Jeden punkt – wystarczy klasyczny stetoskop. Kilka potencjalnych źródeł hałasu – przewagę zyskuje rozwiązanie wielokanałowe.

Czy stetoskop diagnostyczny naprawdę oszczędza czas?

Tak, ale pod warunkiem właściwego użycia. Nie chodzi o to, że urządzenie samo powie „wymień lewe przednie łożysko" – tak nie działa diagnostyka. Dobre narzędzie pozwala natomiast przejść od „hałas dochodzi gdzieś z przodu samochodu" do „najsilniejszy nietypowy sygnał występuje w tym konkretnym obszarze – tu zaczynam dalszą kontrolę". To ogromna różnica, a im bardziej skomplikowany pojazd i wyższy koszt roboczogodziny, tym większą wartość ma szybkie zawężenie obszaru poszukiwań.

Stetoskop diagnostyczny a diagnostyka komputerowa

Warto podkreślić jeszcze jedno: nowoczesny tester diagnostyczny i stetoskop nie konkurują ze sobą, tylko się uzupełniają. Sterownik może zarejestrować nieprawidłową wartość czujnika, wypadanie zapłonu czy problem z układem elektrycznym, ale zużyte łożysko, zaczynająca hałasować rolka albo stuk pojawiający się na nierównościach nie musi wygenerować żadnego kodu błędu. Komputer powie wtedy „brak błędów", a samochód nadal będzie hałasował – i właśnie wtedy trzeba wrócić do klasycznej diagnostyki mechanicznej, wspomaganej odpowiednimi narzędziami.

Bezpieczeństwo przede wszystkim

Podczas korzystania ze stetoskopów warsztatowych trzeba zachować szczególną ostrożność. Nigdy nie zbliżamy dłoni, sond, przewodów ani luźnych elementów do pasków napędowych, wentylatorów, kół pasowych, wałów, półosi ani innych obracających się elementów. W systemach przeznaczonych do testów drogowych czujniki i przewody muszą być zamontowane dokładnie według zaleceń producenta, a sam odsłuch podczas jazdy nie może rozpraszać kierowcy – w profesjonalnej diagnostyce warto rozdzielić prowadzenie pojazdu i obsługę sprzętu, jeśli wymaga tego charakter badania.

FAQ – najczęściej zadawane pytania

Co to jest stetoskop samochodowy? To narzędzie umożliwiające lokalizowanie źródła dźwięków i drgań generowanych przez podzespoły samochodu. Może mieć konstrukcję mechaniczną albo elektroniczną.

Do czego służy stetoskop mechaniczny? Najczęściej wykorzystuje się go do osłuchiwania łożysk, rolek, pomp, alternatorów, wtryskiwaczy, przekładni i innych elementów dostępnych podczas pracy samochodu na postoju.

Czy stetoskopem można sprawdzić łożysko koła? Tak, może być pomocny w diagnostyce łożysk. Szczególnie interesujące są systemy wielokanałowe, które pozwalają porównywać kilka punktów podczas jazdy i pod rzeczywistym obciążeniem.

Czy stetoskop wykryje uszkodzony wtryskiwacz? Może wykazać różnicę w charakterze pracy poszczególnych wtryskiwaczy, ale nie powinien być jedyną podstawą diagnozy – nieprawidłowość trzeba potwierdzić odpowiednimi testami.

Czy stetoskop zastępuje tester diagnostyczny? Nie. To dwa różne narzędzia – tester analizuje głównie dane elektroniczne dostępne w sterownikach pojazdu, a stetoskop pomaga lokalizować zjawiska mechaniczne i akustyczne.

Jaki stetoskop wybrać do warsztatu samochodowego? Do podstawowych prac na postoju często wystarczy dobrej jakości stetoskop mechaniczny. Przy częstej diagnostyce łożysk, zawieszenia, skrzyń biegów i układów napędowych warto rozważyć elektroniczny system wielokanałowy.

Czy można używać stetoskopu podczas jazdy? Klasycznego, ręcznego – nie. Do diagnostyki drogowej trzeba użyć systemu zaprojektowanego do takiego zastosowania, z odpowiednio zamontowanymi czujnikami.

Czy system wielokanałowy nadaje się do ciężarówek? Może być szczególnie przydatny w pojazdach użytkowych, bo umożliwia porównywanie pracy kilku trudno dostępnych podzespołów w warunkach rzeczywistego obciążenia. Trzeba jednak dobrać zestaw odpowiedni do konkretnego zastosowania.

Podsumowanie – małe narzędzie, duża oszczędność czasu

Stetoskop diagnostyczny nie jest najbardziej efektownym urządzeniem w warsztacie. Nie ma dużego ekranu, nie odczytuje kilkudziesięciu sterowników i nie generuje rozbudowanych raportów. Ale gdy samochód przyjeżdża z informacją „coś stuka, tylko nie wiadomo gdzie" – potrafi okazać się jednym z najbardziej użytecznych narzędzi w całym warsztacie.

Do szybkiej diagnostyki osprzętu silnika czy elementów dostępnych na postoju bardzo dobrze sprawdzi się stetoskop mechaniczny. Jeśli natomiast problem występuje podczas jazdy, pod obciążeniem, albo trzeba porównać kilka potencjalnych źródeł hałasu, zdecydowanie większe możliwości daje elektroniczny system wielokanałowy.

Najważniejsza korzyść pozostaje jednak ta sama: zamiast demontować kolejne sprawne elementy i szukać usterki metodą prób i błędów, mechanik może najpierw zawęzić obszar poszukiwania. A w profesjonalnym warsztacie czas poświęcony na diagnostykę jest równie ważny jak koszt części.
