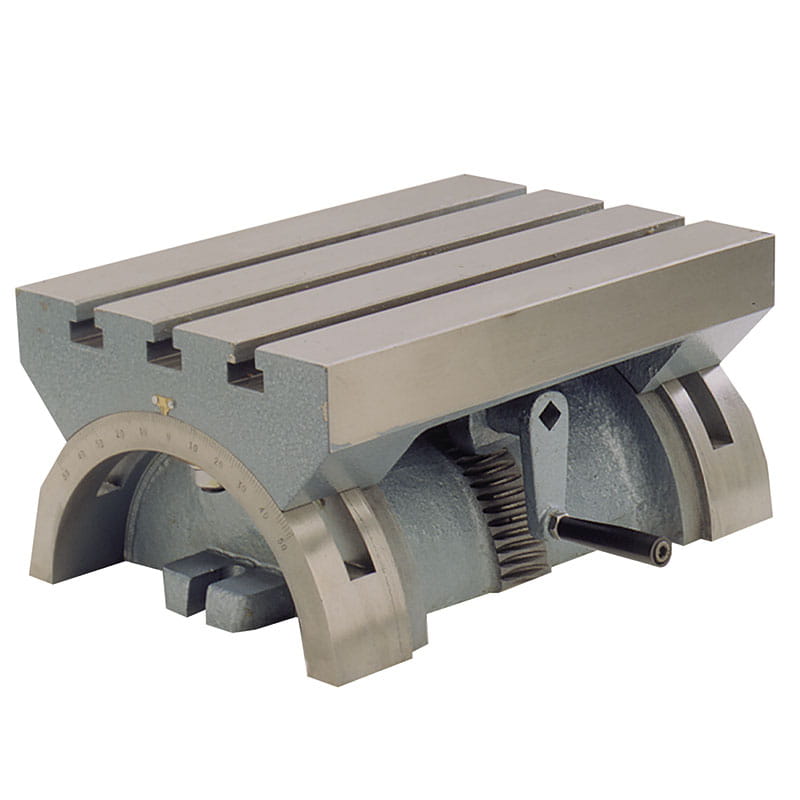

Frezarski stół uchylny FERVI T004/600 – wymiary 610×305×253h mm, rowek teowy 16 mm, uchył ±36°, waga 105 kg – do frezarek przemysłowych i CNC

Frezarski stół uchylny FERVI T004/600 to największy model z serii T004 — przemysłowy stół uchylny do dużych frezarek kolumnowych, frezarek bramowych, frezarko-wiertarek podłogowych i centrów obróbczych CNC wymagających obróbki kątowej ciężkich i dużych elementów. Wymiary robocze 610×305 mm, wysokość 253 mm, rowek teowy 16 mm i waga 105 kg klasyfikują T004/600 jako narzędzie klasy przemysłowej — nie warsztatowej.

Zakres uchylania ±36° w obie strony z precyzyjną skalą kątową umożliwia frezowanie i wiercenie pod dowolnym kątem w tym zakresie — przy elementach do szerokości 305 mm i dowolnej długości mieszczącej się w strefie roboczej frezarki. Stół T004/600 przeznaczony jest do profesjonalnych warsztatów mechanicznych, zakładów produkcji seryjnej i obróbki elementów wielkogabarytowych wymagających precyzji kąta i stabilności przy dużych momentach skrawania.

Kluczowe zalety FERVI T004/600

• Wymiary 610×305 mm — duże elementy w jednym zamocowaniu — powierzchnia robocza 610×305 mm pozwala na zamocowanie imadła maszynowego i obrabianego elementu o szerokości do ok. 250 mm i długości do ok. 550 mm bez konieczności przekładania. Obróbka odlewów, bloków, płyt i korpusów maszyn niemieszczących się na mniejszych stołach serii T004/250 i T004/380.
• Rowek teowy 16 mm — przemysłowy standard mocowania — rowek 16 mm to standard stosowany w przemysłowych frezarkach kolumnowych i bramowych — bezpośredni montaż imadeł maszynowych klasy przemysłowej (rozstaw szczęk 150÷200 mm), uchwytów specjalnych i przyrządów mocujących bez adapterów. Większy rowek vs 12 mm w T004/250 przenosi wyższe momenty mocowania przy ciężkich elementach.
• Wysokość 253 mm — prześwit na duże imadła i elementy — wysokość 253 mm zapewnia wystarczający prześwit wrzeciona przy zamontowanym imadle maszynowym klasy przemysłowej (wysokość 100÷150 mm) i obrabianym elemencie — łącznie do ok. 500÷600 mm od stołu frezarki do wrzeciona (zależy od skoku wrzeciona frezarki). Sprawdź prześwit swojej frezarki przed zamówieniem.
• 105 kg — bezwzględna stabilność przy ciężkich skrawaniach — masa własna 105 kg eliminuje drgania i mikroruchy stołu podczas frezowania ciężkich elementów z dużą głębokością skrawania. Przy frezie czołowym Ø63÷100 mm pracującym z pełną szerokością wejścia — ciężki stół tłumi wibracje i utrzymuje zadany kąt przez cały cykl obróbki. Wymaga montażu na frezarce o stole nośności minimum 200÷250 kg.
• Uchył ±36° — obróbka kątowa bez głowicy kątowej — regulacja kąta uchylenia w zakresie ±36° zastępuje kosztowną głowicę kątową frezarki przy frezowaniu skośnych powierzchni, klinów, stożków i ukośnych otworów. Oszczędność czasu przygotowania — ustawienie kąta stołu zajmuje 2÷5 minut zamiast wymiany i konfiguracji głowicy kątowej.
• Producent FERVI (Włochy) — klasa przemysłowa, nie hobby — T004/600 wykonany ze stali z precyzyjnie szlifowanymi powierzchniami roboczymi i mechanizmem uchylania z blokadą kąta dostosowaną do momentów skrawania charakterystycznych dla frezarek przemysłowych. Ocena 5,0/5 w sklepie TOMNAR. Promocja -20%, dostawa 10 dni.

Seria FERVI T004 — porównanie wszystkich rozmiarów

Zastosowania

• Frezowanie powierzchni skośnych na dużych detalach — korpusy maszyn, obudowy przekładni, podstawy i podpory stalowe z ukośnymi powierzchniami podziałowymi — T004/600 utrzymuje zadany kąt przy pełnej szerokości frezu czołowego Ø63÷100 mm
• Wiercenie ukośnych otworów w elementach wielkogabarytowych — otwory pochyłe w blokach silnikowych, korpusach pomp, skrzyniach biegów i elementach konstrukcji spawanych — stół ustawia element pod kątem i blokuje go podczas wiercenia bez specjalnych przyrządów kątowych
• Produkcja seryjna elementów z ukośnymi powierzchniami — kliny pasowane, prowadnice skośne, elementy matryc i form wtryskowych z pochylonymi powierzchniami podziałowymi — powtarzalne ustawianie kąta przy produkcji seryjnej
• Obróbka odlewów i odkuwek — zgrubna i wykończeniowa obróbka surowych odlewów żeliwnych i stalowych oraz odkuwek wymagających frezowania powierzchni skośnych przed obróbką na dalszych operacjach
• Regeneracja i naprawa maszyn przemysłowych — obróbka zużytych prowadnic, powierzchni ślizgowych i płaszczyzn mocowania wymagających korekty kąta — T004/600 pozwala na precyzyjne ustawienie kąta regenerowanej powierzchni
• Zakłady produkcji narzędzi i oprzyrządowania — produkcja przyrządów obróbczych, sprawdzianów, wzorców i oprawek z precyzyjnymi powierzchniami skośnymi wymagającymi dokładności kąta ±0,1°

Parametry techniczne
