Profesjonalna granitowa płyta pomiarowa klasy dokładności 0 — powierzchnia referencyjna dla narzędziowni, laboratoriów metrologicznych, kontroli jakości i traserowania precyzyjnego

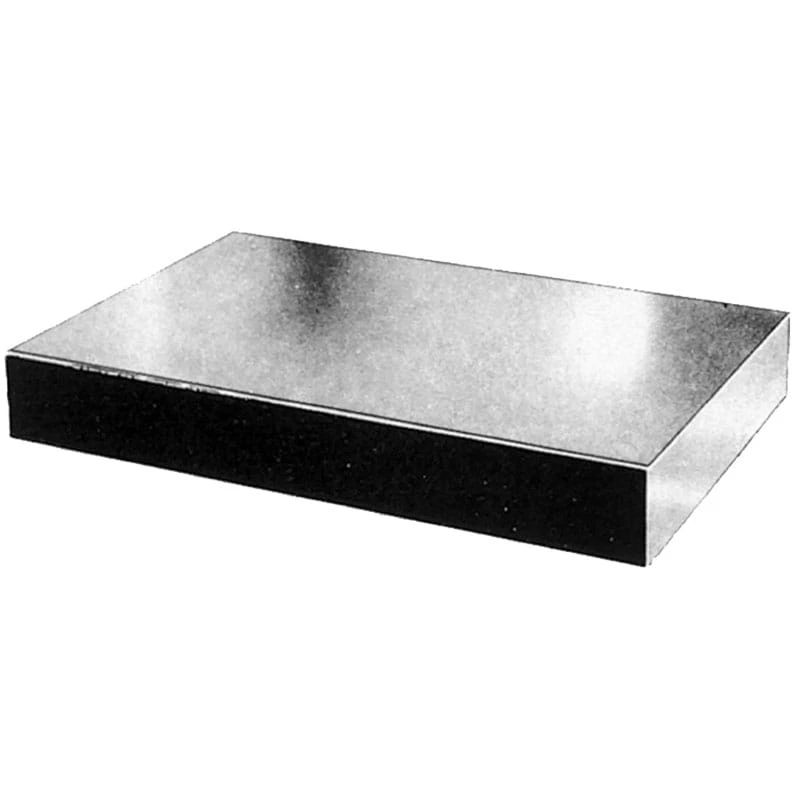

Granitowa płyta pomiarowa klasy 0 FERVI P042 o wymiarach 630 × 400 × 100 mm i wadze 80 kg to profesjonalne narzędzie metrologiczne przeznaczone do zastosowań wymagających najwyższej dokładności powierzchni odniesienia — kontroli jakości detali, traserowania precyzyjnego, ustawiania przyrządów pomiarowych i wzorcowania narzędzi. Granit naturalny jako materiał płyty pomiarowej to przemysłowy standard w metrologii od dziesięcioleci — właściwości fizykochemiczne granitu czynią go optymalnym materiałem dla powierzchni referencyjnych klasy laboratoryjnej, niedoścignionym przez żeliwo i stal w zastosowaniach wymagających najwyższej stabilności wymiarowej.

Parametry techniczne

Klasa dokładności 0 — co to oznacza w praktyce?

Płyty pomiarowe granitowe produkowane są w czterech klasach dokładności według normy EN 876 i DIN 876 — klasy 00, 0, 1 i 2, gdzie klasa 00 jest najdokładniejsza, a klasa 2 najmniej dokładna. Klasa 0 to klasa laboratoryjna — druga co do dokładności, stosowana jako standard w narzędziowniach, laboratoriach metrologicznych i kontroli jakości produkcji seryjnej wymagającej wysokiej precyzji:

Płyta klasy 0 FERVI P042 zapewnia powierzchnię odniesienia o odchyłce płaskości spełniającej wymagania normy DIN 876/0 dla wymiaru 630 × 400 mm — gwarantując wiarygodność pomiarów na poziomie wymaganym przez procesy produkcyjne klasy lotniczej, motoryzacyjnej i narzędziowej.

Dlaczego granit naturalny — a nie żeliwo lub stal?

Granit naturalny jest preferowanym materiałem płyt pomiarowych w metrologii przemysłowej od lat 60. XX wieku — kiedy zaczął wypierać tradycyjne płyty żeliwne. Przewagi granitu nad metalem są wielorakie i decydujące dla zastosowań metrologicznych:

Stabilność termiczna:

• Współczynnik rozszerzalności cieplnej granitu (ok. 8 μm/m·°C) jest zbliżony do stali — zmiany temperatury w pomieszczeniu nie powodują odkształcenia powierzchni pomiarowej
• Granit powoli przejmuje i oddaje ciepło — lokalne ogrzanie powierzchni dłonią lub detalu nie powoduje chwilowego odkształcenia w strefie kontaktu
• Brak naprężeń wewnętrznych — granit nie jest materiałem odlewanym ani spawanym, nie zawiera naprężeń szczątkowych mogących powodować pełzanie i odkształcenie z upływem czasu

Odporność na zużycie:

• Twardość granitu (6–7 w skali Mohsa) przewyższa twardość większości metali — powierzchnia pomiarowa zużywa się wielokrotnie wolniej niż żeliwo
• Granit nie rysuje się przy kontakcie z metalowymi detalami — drobne zabrudzenia i wióry można usunąć bez ryzyka uszkodzenia powierzchni referencyjnej
• Brak podatności na odkształcenia plastyczne — uderzenie metalowym detalem nie pozostawia trwałego wgniecenia w granicie (inaczej niż w żeliwie)

Właściwości antymagnetyczne i antystatyczne:

• Granit jest materiałem niemagnetycznym — nie zaburza pomiarów przyrządami czułymi na pole magnetyczne
• Niska przewodność elektryczna eliminuje elektryzowanie się powierzchni i przyciąganie metalowych opiłków

Odporność na korozję:

• Granit nie rdzewieje — w przeciwieństwie do żeliwa nie wymaga ochrony powierzchni olejami i środkami konserwującymi, które mogłyby zaburzyć wyniki pomiarów
• Odporny na większość środków chemicznych stosowanych w warsztacie — oleje, emulsje chłodząco-smarujące i środki czyszczące nie uszkadzają powierzchni granitowej

Wymiary 630×400×100 mm — zastosowania i ograniczenia

Płyta P042 o wymiarach roboczych 630 × 400 mm i grubości 100 mm to format średni — optymalny dla narzędziowni i laboratoriów kontroli jakości pracujących z detalami do ok. 500 × 300 mm:

• Kontrola wałów i tulei — do długości ok. 500 mm przy pomiarze czujnikiem zegarowym na podstawie magnetycznej
• Traserowanie płyt i odlewów — detale do gabarytu 500 × 300 mm mieszczą się swobodnie na płycie z marginesem roboczym
• Wzorcowanie przyrządów — ustawianie suwmiarek, mikrometrów i czujników zegarowych na płycie jako powierzchni referencyjnej
• Kontrola płaskości detali — sprawdzanie płaskości obrobionej powierzchni przez ułożenie detalu na płycie i sprawdzenie szczeliny szczelinomierzem lub czujnikiem
• Pomiary wysokości — jako baza dla wysokościomierza i czujnika zegarowego przy pomiarze wysokości i równoległości powierzchni

Grubość 100 mm zapewnia odpowiednią sztywność płyty dla wymiaru 630 × 400 mm — ugięcie pod obciążeniem pomiarowym jest pomijalnie małe i nie wpływa na wyniki pomiarów w normalnych warunkach eksploatacji.

Zastosowania płyty pomiarowej FERVI P042 w praktyce

Narzędziownia i dział narzędziowy:

• Kontrola płaskości i prostopadłości powierzchni frezowanych i szlifowanych
• Ustawianie i wzorcowanie przyrządów pomiarowych — czujniki zegarowe, suwmiarki, mikrometry
• Sprawdzanie bicia i równoległości elementów obrotowych na pryzmach ustawionych na płycie
• Trasowanie precyzyjne z użyciem rysika i wysokościomierza zegarowego

Laboratorium kontroli jakości:

• Kontrola odbiorcza detali obrabianych CNC — pomiar odchyłek kształtu i położenia
• Pierwsza sztuka i kontrola seryjna w procesach produkcyjnych wymagających wysokiej powtarzalności
• Dokumentowanie wyników pomiarów jako powierzchnia referencyjna o certyfikowanej płaskości
• Weryfikacja odchyłek płaskości powierzchni uszczelniających i kołnierzowych

Dział utrzymania ruchu i serwis maszyn:

• Sprawdzanie płaskości prowadnic i stołów obrabiarek po remontach i regeneracji
• Kontrola odkształcenia korpusów maszyn po kolizjach i przeciążeniach
• Ustawianie i wyrównywanie zespołów maszynowych przy montażu

Szkolenie i dydaktyka:

• Laboratoria metrologii w szkołach technicznych i uczelniach wyższych
• Stanowiska szkoleniowe do nauki pomiarów i traserowania

Prawidłowe użytkowanie i konserwacja granitowej płyty pomiarowej

Ustawienie i fundamentowanie:

• Stół lub podstawa — płyta 80 kg wymaga stabilnego, masywnego stołu warsztatowego lub dedykowanej podstawy — stół musi wytrzymać obciążenie statyczne i dynamiczne bez ugięcia blatu
• Trójpunktowe podparcie — płytę pomiarową zawsze ustawiaj na trzech punktach podparcia (trzy podkładki lub regulowane nóżki) — cztery punkty podparcia powodują nadokreślenie statyczne i odkształcenie płyty na nierównym stole
• Poziomowanie — płytę wypoziomuj poziomicą precyzyjną po ustawieniu — odchyłka od poziomu nie wpływa na dokładność pomiarów płaskości, ale ułatwia pracę z przyrządami zegarowymi
• Stabilizacja termiczna — przed przystąpieniem do pomiarów odczekaj co najmniej 2 godziny po wniesieniu płyty do pomieszczenia, by wyrównała temperaturę z otoczeniem

Użytkowanie:

• Nigdy nie uderzaj w powierzchnię pomiarową metalowymi przedmiotami — granit jest twardy, ale kruchy przy uderzeniach punktowych
• Nie kładź na płycie narzędzi tnących — wiertła, frezy i ostrza mogą zarysować powierzchnię pomiarową
• Przy przesuwaniu detali po powierzchni — unoś je, nie przesuwaj — tarcie metalowego detalu po granicie nie rysuje granitu, ale może wnosić zanieczyszczenia

• Nie przeciążaj płyty — nie kładź detali i przyrządów o łącznej masie przekraczającej zalecaną nośność producenta dla wymiaru 630 × 400 mm
• Chroń powierzchnię pomiarową przed bezpośrednim nasłonecznieniem i źródłami ciepła — lokalne nagrzanie powoduje chwilowe odkształcenie termiczne i błędy pomiarowe

Czyszczenie i konserwacja:

• Codzienne czyszczenie — po zakończeniu pracy zetrzyj powierzchnię pomiarową miękką, niestrzępiącą się ściereczką — usuń wióry, opiłki i ślady środków pomiarowych
• Czyszczenie dokładne — stosuj środki do czyszczenia kamienia naturalnego lub izopropanol — nie używaj agresywnych środków kwaśnych ani zasadowych, które mogą matowić powierzchnię granitową
• Nie konserwuj olejem — granitowa płyta pomiarowa nie wymaga olejowania — warstwa oleju na powierzchni zaburza pomiary i zbiera zanieczyszczenia
• Ochrona podczas nieużywania — przykrywaj płytę pokrowcem lub drewnianą osłoną — chroni przed kurzem i przypadkowymi uszkodzeniami mechanicznymi
• Wzorcowanie okresowe — w zastosowaniach wymagających certyfikowanej dokładności zlecaj wzorcowanie płyty akredytowanemu laboratorium metrologicznemu co 12–24 miesiące

Transport i przenoszenie:

• Płyta waży 80 kg — do przenoszenia wymagane są minimum dwie osoby lub wózek widłowy z odpowiednim oprzyrządowaniem
• Transportuj płytę zawsze w pozycji poziomej — transport pionowy grozi pęknięciem przy przypadkowym uderzeniu
• Przy transporcie na większe odległości zabezpiecz płytę pianką amortyzującą i skrzynią drewnianą — granit jest kruchy przy uderzeniach krawędziami

Porównanie granitowych płyt pomiarowych FERVI dostępnych w TOMNAR

Model P042 o wymiarach 630 × 400 mm i klasie 0 to optymalny wybór dla narzędziowni i laboratoriów kontroli jakości pracujących z detalami średniej wielkości. Do mniejszych detali i prac warsztatowych wystarczy P041 klasy 1. Do kontroli dużych odlewów i powierzchni maszynowych przeznaczony jest P043 o wymiarach 1000 × 630 mm.

FERVI — włoski producent narzędzi i przyrządów metrologicznych

FERVI to włoski producent profesjonalnych narzędzi warsztatowych, przyrządów pomiarowych i wyposażenia narzędziowni z wieloletnim doświadczeniem w dostawach dla przemysłu motoryzacyjnego, lotniczego i maszynowego. Granitowe płyty pomiarowe FERVI produkowane są z granitu naturalnego wysokiej czystości, obrabianego i certyfikowanego zgodnie z normą DIN 876 — każda płyta objęta jest kontrolą jakości potwierdzającą klasę dokładności deklarowaną przez producenta. W ofercie TOMNAR dostępna jest pełna linia płyt pomiarowych FERVI od klasy 1 (warsztatowej) do klasy 0 (laboratoryjnej) w rozmiarach od 300 × 200 mm do 1000 × 630 mm.

Kompletuj wyposażenie narzędziowni i laboratorium kontroli jakości w TOMNAR

• Klucz dynamometryczny FERVI 0779/210 — 1/2", 40–210 Nm — kontrola momentu dokręcania przy montażu przyrządów i uchwytów na stole obrabiarki
• Uchwyt do ostrzenia wierteł Condor Werkzeug C.420 — regeneracja wierteł stosowanych w narzędziowni
• Ścisk śrubowy ślusarski stalowy FERVI M006/500 — mocowanie elementów przy kontroli i traserowania
• Imadło stalowe boczne FERVI M002/100 — mocowanie detali przy obróbce wykańczającej przed kontrolą jakości
• Nasadki Torx długie 1/2" E10–E24 Condor Tools C.2106/9 — kompletne wyposażenie warsztatu narzędziowego

Zamów granitową płytę pomiarową FERVI P042 w TOMNAR

Granitowa płyta pomiarowa klasy 0 FERVI P042 dostępna jest w cenie 1 108,80 zł brutto (promocja -20% , regularna cena 1 386,00 zł). Duża ilość na stanie — dostawa w 7 dni.
