Uchwyt do Ostrzenia Wierteł Condor Werkzeug C.420 — Zakres 3–18 mm, 5 Kątów Szlifowania, Stal Narzędziowa

Precyzyjny uchwyt do ostrzenia wierteł przy szlifierce stołowej — zakres średnic 3–18 mm, 5 nastawnych kątów szlifowania, stal narzędziowa, dostawa 48h

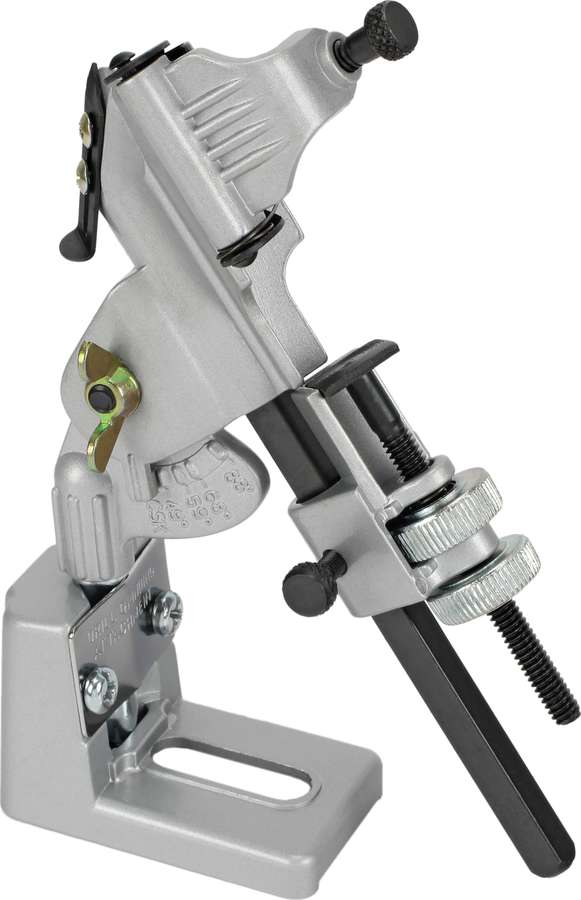

Uchwyt do ostrzenia wierteł Condor Werkzeug C.420 to specjalistyczne narzędzie warsztatowe umożliwiające precyzyjne, powtarzalne ostrzenie wierteł krętych przy szlifierce stołowej lub tarczowej. Zakres średnic 3–18 mm, pięć nastawnych kątów szlifowania (41°, 49°, 59°, 68°, 88°) i stalowa konstrukcja narzędziowa czynią z modelu C.420 niezastąpione wyposażenie warsztatu ślusarskiego, narzędziowni i serwisu, gdzie eksploatacja wierteł jest intensywna, a koszt nowych wierteł ma znaczenie. Uchwyt C.420 pozwala naostrzyć stępe wiertło w kilka minut — przywracając mu geometrię krawędzi tnącej identyczną z fabryką, bez konieczności wysyłania narzędzi do specjalistycznej ostrzarki.

Parametry techniczne

Dlaczego warto ostrzyć wiertła zamiast kupować nowe?

Wiertło kręte HSS o średnicy 10 mm kosztuje 15–50 zł w zależności od gatunku i producenta. Komplet wierteł kobaltowych HSS-Co 1–13 mm to wydatek 200–600 zł. Przy intensywnej eksploatacji w warsztacie ślusarskim lub na linii produkcyjnej wiertła tępią się w ciągu dni lub tygodni. Koszt systematycznej wymiany tępych wierteł na nowe w skali roku może wielokrotnie przekraczać koszt uchwytu C.420.

Prawidłowo naostrzone wiertło:

• Wierci szybciej — ostra krawędź tnąca wymaga mniejszego nacisku i obraca się sprawniej, skracając czas wiercenia
• Generuje mniejsze ciepło — tępe wiertło tarciowo przegrzewa materiał i siebie, co przyspiesza dalsze zużycie i może hartować otwór w stali
• Daje czystszy otwór — precyzyjna geometria krawędzi eliminuje rwanie materiału i powstawanie zadziorów
• Nie łamie się — tępe wiertło wymaga większego nacisku i jest bardziej podatne na złamanie w otworze

Zakres 3–18 mm — jakie wiertła obejmuje uchwyt C.420?

Zakres średnic 3–18 mm pokrywa zdecydowaną większość wierteł krętych HSS i HSS-Co stosowanych w warsztacie ślusarskim, mechanicznym i stolarskim:

• 3–6 mm — wiertła do małych otworów, gwintowania M4–M8, montażu śrub i kołków
• 6–10 mm — wiertła do otworów pod śruby M6–M12, wiercenia blach i profili stalowych
• 10–13 mm — wiertła do otworów pod śruby M12–M16, przeciągania kabli i instalacji
• 13–18 mm — wiertła do dużych otworów w stali, aluminium i żeliwie — do wiercenia pod rozwiertaki i gwintowniki M16–M20

Uwaga: Uchwyt C.420 przeznaczony jest do ostrzenia wierteł krętych dwuostrzowych (wiertła HSS, HSS-Co, HSS-G). Nie służy do ostrzenia wierteł do betonu z płytką węglikową, wierteł piórkowych, otwornic ani wierteł specjalnych jednostronnych.

5 kątów szlifowania — dobór do materiału i zastosowania

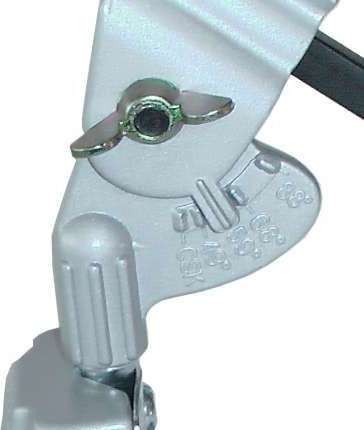

Kluczową przewagą uchwytu C.420 nad szlifowaniem ręcznym jest możliwość precyzyjnego nastawienia kąta szlifowania śrubą regulacyjną F — w 5 pozycjach dostosowanych do różnych materiałów i zastosowań:

Instrukcja obsługi — krok po kroku

Krok 1 — Ustawienie kąta szlifowania:
Śrubą regulacyjną F ustaw żądany kąt szlifowania. Dla standardowego użytkowania wybierz 59°. Dobierz kąt do materiału i zastosowania zgodnie z tabelą powyżej.

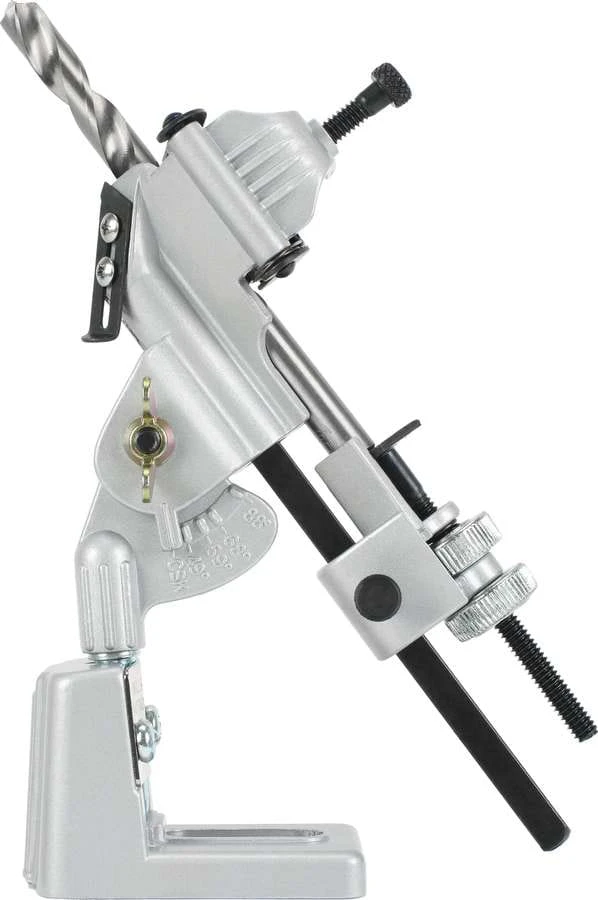

Krok 2 — Mocowanie wiertła:

• Poluzuj śrubę zaciskającą B
• Poluzuj sanki nastawne na 4-kątnej prowadnicy G
• Śrubę regulującą D maksymalnie cofnij i osadź wiertło w uchwycie
• Wiertło musi wystawać ponad krawędź C co najmniej o długość swojej średnicy
• Śrubę sanek H i śrubę B lekko skręć — wiertło powinno ledwo się trzymać (nie dociskaj mocno)
• Sprawdź, czy część spiralna wiertła ułożona jest ku górze krawędzi C

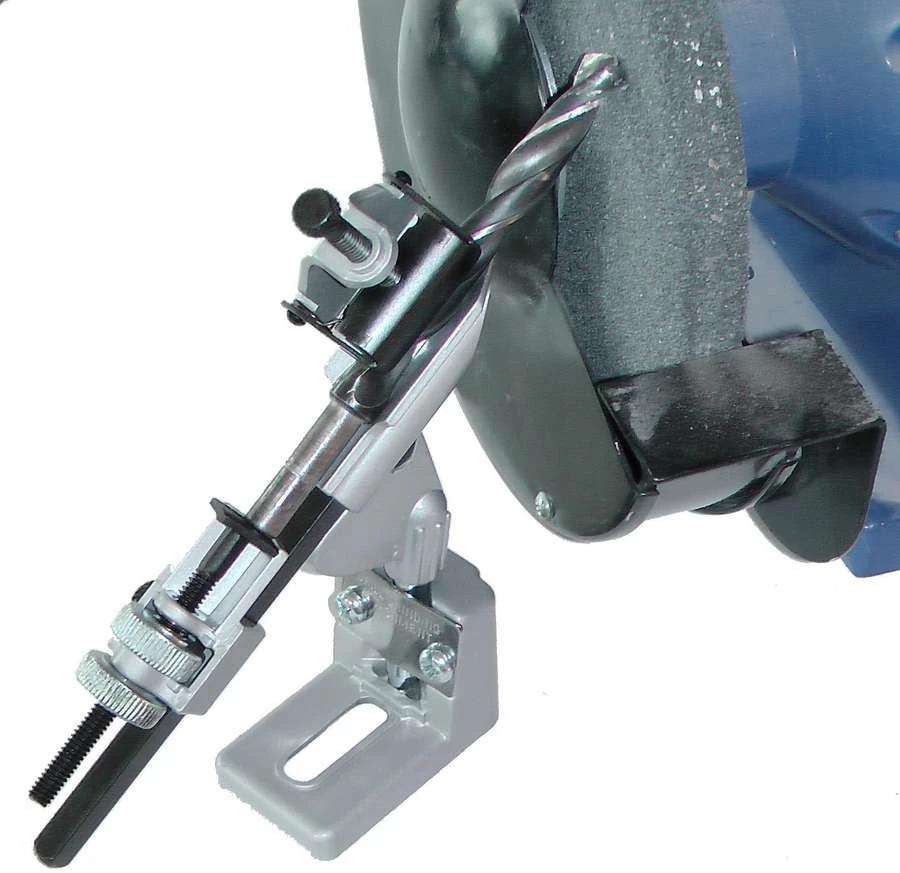

Krok 3 — Montaż uchwytu przy szlifierce:

• Zamontuj uchwyt pionowo przed kamieniem szlifierskim
• Wiertło ustaw przy dolnej połowie kamienia — z lewej lub prawej strony
• Uchwyt musi być swobodnie ruchomy — nie blokuj go
• Podstawę A zamocuj śrubą motylkową lub ściskiem tak, by wiertło miało ok. 5 mm odstępu od kamienia przy górnym wychyleniu

Krok 4 — Szlifowanie:

• Poluzuj śrubę zatrzymującą E
• Wpraw kamień szlifierski w rotację
• Śrubą D powoli dosuwaj wiertło do kamienia aż zacznie delikatnie dotykać
• Odchylaj uchwyt na lewo i prawo (ok. 60°) — automatycznie uzyska się właściwy kąt szlifowania
• Śrubę D kręć powoli i stopniowo do przodu — zbyt szybkie posuwanie przegrzewa i przypala wiertło

Krok 5 — Obrót wiertła i powtórzenie:

• Śrubę E skręć jako pozycję kontrolną
• Poluzuj śrubę B, wyciągnij wiertło i obróć o 180°
• Śrubę D powrotem skręć do pozycji początkowej
• Powtórz szlifowanie — aż śruba D dojdzie do końca śruby E
• Sprawdź symetrię obu krawędzi tnących — obie powinny być identycznej długości

Stalowa konstrukcja narzędziowa — trwałość przy codziennym szlifowaniu

Uchwyt C.420 wykonany jest ze stali narzędziowej — materiału zapewniającego:

• Odporność na ścieranie — prowadnice i sanki nastawne zachowują precyzję nawet po tysiącach cykli regulacji
• Sztywność mechanizmu — brak ugięcia prowadnic pod obciążeniem podczas szlifowania gwarantuje powtarzalność kąta krawędzi tnącej
• Odporność na wibracje szlifierki — masywna stalowa konstrukja tłumi drgania i zapobiega drganiu wiertła podczas ostrzenia
• Trwałość gwintu śrub regulacyjnych — stalowe śruby wytrzymują wieloletnie użytkowanie bez wyrobienia gwintu

Zastosowania uchwytu C.420 w praktyce

Ślusarnia i narzędziownia:

• Regularne ostrzenie wierteł HSS i HSS-Co eksploatowanych przy wierceniu stali, żeliwa i aluminium
• Odtwarzanie geometrii krawędzi tnącej wierteł zużytych przy wierceniu bez chłodzenia
• Ostrzenie wierteł po złamaniu — skrócone wiertło naostrzysz do pełnej sprawności

Serwis samochodowy i mechaniczny:

• Ostrzenie wierteł do usuwania złamanych śrub i gwintowników
• Przygotowanie wierteł do wiercenia w blokach silnikowych, głowicach i obudowach ze stali i aluminium

• Ostrzenie wierteł do blach karoseryjnych — kąt 88° dla cienkich blach stalowych

Warsztaty produkcyjne i linie montażowe:

• Bieżące ostrzenie wierteł eksploatowanych na wiertarkach stołowych i kolumnowych
• Regeneracja wierteł po wierceniu materiałów trudno obrabialnych — stal nierdzewna, stopy tytanu
• Redukcja kosztów narzędzi — wiertło ostrzone 5–10 razy zamiast wyrzucane po pierwszym stępieniu

Stolarnia i obróbka drewna:

• Ostrzenie wierteł krętych do drewna — kąt 41° lub 49° dla miękkiego drewna i twardych gatunków
• Regeneracja wierteł po kontakcie z gwoździami i metalowymi elementami w drewnie

Czym różni się uchwyt C.420 od szlifowania ręcznego?

Wymagania dla szlifierki — z jaką szlifierką współpracuje C.420?

Uchwyt C.420 zaprojektowany jest do współpracy ze standardowymi szlifierkami stołowymi (dwutarczowymi) wyposażonymi w płaski lub lekko wklęsły kamień szlifierski:

• Szlifierka stołowa dwutarczowa — typ powszechny w warsztatach ślusarskich i narzędziowniach, kamień o średnicy 150–200 mm
• Granulacja kamienia — do ostrzenia HSS zalecana granulacja 60–120 — zbyt gruby kamień niszczy krawędź, zbyt drobny nie usuwa materiału
• Kamień do szlifowania HSS — jeśli szlifierka wyposażona jest w kamień korundowy (aluminium-oxide), nadaje się do HSS. Kamień zielony (węglik krzemu) przeznaczony jest do węglika spiekanego — nie używaj go do HSS
• Płaskość kamienia — przed ostrzeniem upewnij się, że kamień jest płaski i nie ma rowków — nierówny kamień nie da symetrycznej krawędzi tnącej

Condor Werkzeug — specjalistyczne narzędzia serwisowe

Condor Werkzeug to niemiecka marka specjalistycznych narzędzi warsztatowych i serwisowych projektowanych z myślą o praktycznych problemach codziennej pracy mechanika i ślusarza. Produkty Condor Werkzeug charakteryzuje skupienie na konkretnych zastosowaniach trudnych do obsłużenia standardowymi narzędziami — uchwyt C.420 do ostrzenia wierteł, przecinaki do nakrętek C.116 i inne narzędzia tej marki dostępne w TOMNAR to rozwiązania sprawdzone w dziesiątkach tysięcy warsztatów w Europie. Certyfikat ISO 9001 potwierdzony na produkcie gwarantuje powtarzalność jakości i zgodność parametrów z deklaracją producenta.

Kompletuj wyposażenie narzędziowni i warsztatu w TOMNAR

• Zestaw wierteł kobaltowych HSS-Co — wiertła do stali i materiałów trudno obrabialnych, do ostrzenia uchwytem C.420
• Przecinaki do nakrętek Condor Werkzeug C.116 — narzędzia do trudnych demontaży zapieczonych nakrętek 6–24 mm
• Ścisk śrubowy ślusarski stalowy FERVI M006/500 — mocowanie elementów przy wierceniu i obróbce
• Imadło stalowe boczne FERVI M002/100 — stałe mocowanie detali przy wierceniu i gwintowaniu
• Klucz dynamometryczny FERVI 0779/210 — kontrola momentu dokręcania po montażu

Zamów uchwyt do ostrzenia wierteł Condor Werkzeug C.420 w TOMNAR

Uchwyt do ostrzenia wierteł Condor Werkzeug C.420 dostępny jest w cenie 117,16 zł brutto (promocja -22% , regularna cena 150,20 zł). Średnia ilość na stanie — dostawa w 48 godzin.

W TOMNAR oferujemy:

• Oryginalne narzędzia Condor Werkzeug od autoryzowanego dystrybutora
• Fakturę VAT do każdego zamówienia
• Szybką dostawę kurierem — 48h na terenie całej Polski
• Indywidualne rabaty B2B dla narzędziowni, warsztatów i zakładów produkcyjnych

TOMNAR — specjalistyczne narzędzia do ostrzenia i obróbki dla profesjonalnego warsztatu.
