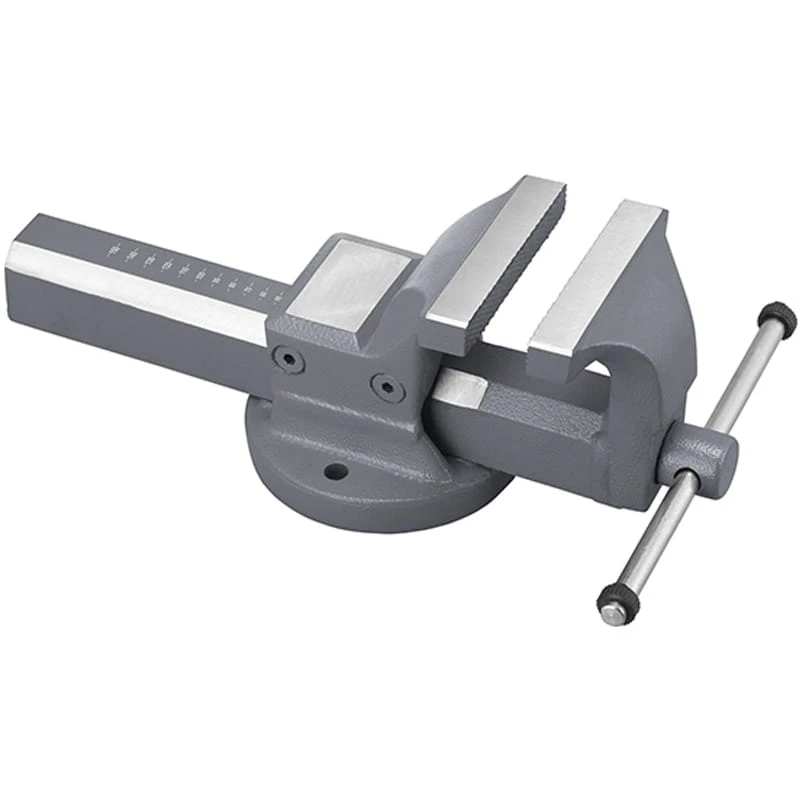

Imadło stalowe kute FERVI 0135/125 – szczęki 125mm, otwór 160mm, obrotowa podstawa

Imadło stalowe kute FERVI 0135/125 to profesjonalne imadło warsztatowe wykonane z kutej stali wysokiej jakości — przeznaczone do stałego mocowania detali przy piłowaniu, wierceniu, gwintowaniu, spawaniu i obróbce ślusarskiej. Szerokość szczęk 125 mm, maksymalny otwór 160 mm, wysokość robocza 70 mm, waga 9,8 kg. Obrotowa podstawa 360° umożliwia ustawienie detalu pod dowolnym kątem bez przekładania. Dostępne w TOMNAR — autoryzowanym dystrybutorze FERVI w Polsce.

1. Dane techniczne imadła stalowego kutego FERVI 0135/125

2. Stal kuta vs odlewana – dlaczego materiał ma kluczowe znaczenie?

Wybierając imadło warsztatowe, jednym z kluczowych parametrów jest technologia wykonania korpusu. Na rynku funkcjonują dwie dominujące metody: kucie i odlew. Różnica między nimi przekłada się bezpośrednio na wytrzymałość, odporność na udary i żywotność narzędzia — szczególnie w warunkach intensywnej pracy ślusarskiej.

Kucie stali – proces i właściwości

Kucie polega na plastycznym formowaniu rozgrzanej stali pod wysokim ciśnieniem — przez prasę lub młot kuźniczy. Proces kucia powoduje:

• Zagęszczenie struktury ziarnistej stali — włókna metalu układają się wzdłuż kształtu odkuwki, eliminując pory i wtrącenia nieciągłości materiału
• Wyższą wytrzymałość na rozciąganie i udarność — kuta stal o tej samej zawartości węgla jest o 20–40% wytrzymalsza od odlewu na obciążenia udarowe
• Brak porowatości — odlewy mają mikroskopijne pory powietrzne powstające podczas krzepnięcia ciekłego metalu. Kuta stal jest jednorodna na całym przekroju
• Wyższą odporność na pęknięcia przy uderzeniach — szczęki imadła kutego przenoszą uderzenia młotem bez ryzyka kruszenia, które jest realnym zagrożeniem przy taniej konstrukcji odlewanej

Odlew stali lub żeliwa – ograniczenia

Imadła wykonane z odlewu (szczególnie żeliwne) są tańsze w produkcji — ciekły metal wlewa się do formy bez dodatkowego prasowania. Jednak właściwości mechaniczne odlewu są gorsze:

• Żeliwo szare jest kruche — przy silnym uderzeniu (np. młotem ślusarskim przy prostowaniu detalu) korpus imadła może pęknąć
• Mikroporowatość odlewu obniża odporność zmęczeniową — po latach intensywnej pracy odlew pęka w miejscach koncentracji naprężeń
• Żeliwne szczęki zaciskowe ścierają się szybciej niż kutostalne — szczególnie przy pracy z twardymi detalami stalowymi

Porównanie właściwości mechanicznych

3. Budowa i elementy imadła warsztatowego FERVI 0135/125

Imadło warsztatowe to pozornie proste narzędzie — w rzeczywistości precyzyjny mechanizm składający się z kilku kluczowych elementów, których jakość wykonania decyduje o dokładności mocowania i sile zacisku.

Korpus stały (podstawa)

Dolna część imadła przymocowana do stołu warsztatowego. W modelu FERVI 0135/125 wykonana z kutej stali — stanowi fundament całego narzędzia. 4 otwory montażowe w podstawie umożliwiają pewne przykręcenie do blatu stołu śrubami M10–M12. Obrotowa podstawa obraca się o 360° i blokowana jest jedną śrubą boczną.

Korpus ruchomy (suwak)

Górna ruchoma część imadła przesuwana śrubą pociągową. Prowadnice suwaka w modelu FERVI 0135/125 są precyzyjnie dopasowane — luz boczny suwaka jest minimalny, co przekłada się na równomierny docisk szczęk na całej szerokości 125 mm. Brak luzu w prowadnicy to kluczowy parametr przy toczeniu i frezowaniu detali mocowanych w imadle.

Szczęki zaciskowe

Stalowe szczęki z rowkowaniem krzyżowym zapewniającym pewny chwyt detalu. W imadłach profesjonalnych szczęki są wymienne — po zużyciu wystarczy wymienić szczęki bez wymiany całego imadła. Rowkowanie szczęk FERVI 0135/125 jest głębsze niż w imadłach budżetowych — głębszy rowek to pewniejszy chwyt i mniejsze ryzyko wyślizgnięcia detalu pod obciążeniem.

Śruba pociągowa

Trapezowy gwint śruby pociągowej (gwint Tr) przenosi moment obrotowy pokrętła na ruch liniowy suwaka. Gwint trapezowy jest samohamowny — po zwolnieniu pokrętła imadło nie otwiera się samoczynnie nawet przy silnym naprężeniu detalu. Gwint trapezowy ma wyższy sprawność mechaniczną od gwintu metrycznego i jest odporny na zatarcie przy pracy z pyłem i zgorzelią.

Pokrętło z rączką

Stalowa rączka o długości proporcjonalnej do szerokości szczęk — w imadłach 125mm typowo 300–350 mm. Dłuższa rączka = wyższy moment zaciskający przy tej samej sile ręki operatora. Rączka osadzona jest na końcu śruby pociągowej na tulejce ślizgowej — można ją obracać swobodnie bez oporu.

Kowadełko

Płaska powierzchnia na tylnej części korpusu stałego imadła — do lekkich prac kowalskich i prostowania detali. Kowadełko imadła nie zastępuje kowadła warsztatowego — jest przeznaczone do lekkich uderzeń młotkiem ślusarskim (do 500g). Uderzenia ciężkim młotem kowalskim (1–3 kg) na kowadełku imadła grożą uszkodzeniem prowadnicy suwaka.

4. Obrotowa podstawa 360° – zastosowania praktyczne

Obrotowa podstawa to element który odróżnia imadło profesjonalne od budżetowego z podstawą stałą. W modelu FERVI 0135/125 podstawa obraca się o pełne 360° i blokuje się w dowolnej pozycji śrubą boczną. Praktyczne zastosowania obrotu podstawy:

Piłowanie i pilnikowanie pod kątem

Przy ręcznym piłowaniu i pilnikowaniu optymalna pozycja detalu to taka, w której ruch narzędzia odbywa się wzdłuż osi ciała operatora — co minimalizuje zmęczenie i zwiększa precyzję. Obrotowa podstawa pozwala ustawić detal pod właściwym kątem bez zmiany pozycji przy stole.

Spawanie i szlifowanie detali asymetrycznych

Przy spawaniu detali z kilku stron imadło z obrotową podstawą eliminuje konieczność przekładania i ponownego zaciskania detalu — wystarczy obrócić imadło o potrzebny kąt (np. 90° lub 180°) i zacisnąć blokadę. Oszczędność czasu przy seryjnym spawaniu jest znacząca.

Wiercenie pod kątem do osi stołu

Przy wierceniu w kolumnie wiertarki ustawienie detalu w szczękach imadła pod dokładnym kątem do osi wrzeciona jest możliwe tylko przy obrotowej podstawie. Imadło z podstawą stałą wymaga stosowania kątowników i podkładek — co wydłuża czas ustawiania.

Praca dwóch operatorów przy tym samym stole

W serwisach z jednym stołem ślusarskim obrotowa podstawa imadła umożliwia szybkie przestawienie narzędzia pod wygodny kąt dla drugiego operatora — bez przekręcania całego imadła i ponownego montażu.

5. Zastosowania imadła 125mm FERVI 0135/125 w warsztacie

Szerokość szczęk 125 mm plasuje imadło FERVI 0135/125 w kategorii imadeł średnich — optymalnych dla warsztatu ślusarskiego, serwisu samochodowego i lakierni. To rozmiar obsługujący zdecydowaną większość detali spotykanych w codziennej pracy warsztatowej.

Warsztat ślusarski i metalowy

• Piłowanie ręczne — cięcie prętów, kątowników, rur i profili stalowych. Szczęki 125 mm pewnie trzymają profile do 100×100 mm
• Pilnikowanie i gratowanie — wykańczanie krawędzi po cięciu i wierceniu. Detal musi być nieruchomy — kuta stal imadła eliminuje drgania przenoszone na szczęki
• Gwintowanie ręczne — trzymanie elementu przy nacinaniu gwintu zewnętrznego (narzynką) i wewnętrznego (gwintownikiem). Maksymalny otwór 160 mm pozwala zamocować wałki do ø150 mm
• Prostowanie i giętanie prętów — przy użyciu młotka ślusarskiego na kowadełku imadła i przy giętaniu na krawędzi szczęki. Kuta stal wytrzymuje obciążenia boczne powstające przy giętaniu
• Wiercenie w kolumnie — mocowanie detalu w imadle ustawionym na stole wiertarki kolumnowej. Imadło 9,8 kg jest wystarczająco ciężkie by nie przesuwać się przy wierceniu otworów do ø20 mm

Serwis samochodowy i motoryzacyjny

• Nacinanie i naprawianie gwintów — naprawy śrub i nakrętek uszkodzonych podczas demontażu. Imadło trzyma śrubę podczas nacinania gwintu naprawczego
• Montaż i demontaż złączy wciskowych — przy użyciu trzpieni i pobijacza. Kuta stal korpusu pochłania uderzenia bez odkształcania prowadnicy
• Prostowanie blach i wsporników — lekkie prostowanie elementów karoserii i wsporników zawieszenia przy użyciu kowadełka imadła
• Cięcie przewodów i węży — mocowanie złączek przy instalacji przewodów hamulcowych i hydraulicznych
• Praca z narzędziami specjalistycznymi — imadło jako trzecia ręka przy montażu sprężyn, napinaczach i precyzyjnych podzespołach wymagających obu rąk operatora

Ślusarnia i produkcja seryjna

• Mocowanie detali przy kontroli jakości — trzymanie elementów podczas pomiaru suwmiarką, mikrometrem i czujnikiem zegarowym
• Montaż i demontaż połączeń gwintowych — odkręcanie zapieczonych nakrętek przy użyciu kluczy i młotka
• Docieranie i honowanie ręczne — trzymanie narzędzia lub detalu przy ręcznej obróbce wykańczającej

6. Montaż imadła do stołu warsztatowego – krok po kroku

Prawidłowy montaż imadła to podstawa bezpiecznej i efektywnej pracy. Imadło zamontowane nieprawidłowo — zbyt słabo dokręcone lub na zbyt słabym blacie — obraca się i przesuwa podczas pracy, co jest zarówno niebezpieczne jak i frustrujące.

Wymagania dotyczące stołu warsztatowego

Procedura montażu

1. Wybierz pozycję na stole — imadło montuje się przy narożniku blatu (lewy lub prawy przedni róg) — pozwala to na mocowanie długich prętów i profili wystających poza stół bez kolizji z nogami stołu
2. Oznacz otwory montażowe — ustaw imadło na blacie i zaznacz 4 otwory w podstawie markerem lub rysakiem. Odległość otworów od krawędzi blatu: minimum 30 mm
3. Wywierć otwory w blacie — wiertło ø10 mm dla śrub M10 lub ø13 mm dla śrub M12. Blat drewniany wierć z podkładką pod spodem by uniknąć wyszczerbień przy wyjściu wiertła
4. Podłóż podkładki od spodu — duże podkładki stalowe (ø40–50 mm) pod nakrętkami od spodu blatu rozłożą siłę docisku na większą powierzchnię drewna — zapobiegają wgniataniu nakrętek w blat
5. Dokręć śruby momentem 35–50 Nm — klucz dynamometryczny lub mocno ręcznie kluczem 17mm. Sprawdź po dokręceniu czy imadło nie kiwają się przy próbie przesunięcia ręką
6. Sprawdź obrót podstawy — obróć imadło o 360° i upewnij się że blokada działa prawidłowo w kilku pozycjach

7. Jak dobrać rozmiar imadła do warsztatu?

Rozmiar imadła warsztatowego określa szerokość szczęk — najważniejszy parametr doboru. Zbyt małe imadło nie utrzyma dużych detali, zbyt duże zajmie nadmiernie miejsce na stole i będzie nieporęczne przy małych elementach.

Imadło 125 mm jest rozmiarem optymalnym dla 80% warsztatów samochodowych, serwisów motocyklowych i ślusarni małych i średnich. Szczęki 125 mm trzymają detale od małych złączek (ø10 mm) po średnie profile stalowe (80×80 mm) — zakres wystarczający dla zdecydowanej większości prac.

8. Porównanie z innymi imadłami dostępnymi w TOMNAR

Jeśli Twój warsztat zajmuje się głównie samochodami osobowymi i lekkimi dostawczymi — 125 mm to właściwy wybór. Jeśli regularnie pracujesz z profilami powyżej 100×100 mm lub elementami konstrukcji stalowych — rozważ model 150 mm.

9. Konserwacja i trwałość imadła kutego – jak utrzymać imadło na 20 lat?

Imadło kute FERVI 0135/125 przy prawidłowej konserwacji to narzędzie na całe życie zawodowe mechanika lub ślusarza. Kuta stal nie rdzewieje tak szybko jak odlew — ale wymaga regularnej konserwacji śruby pociągowej i prowadnic.

Codzienna konserwacja (5 minut po pracy)

• Usuń wióry i zgorzelinę ze szczęk i prowadnic — szczotką drucianą lub sprężonym powietrzem. Zgorzelina i opiłki metalowe w prowadnicy suwaka powodują przyspieszone zużycie i zarysowania
• Otwórz imadło do połowy otworu po pracy — nie zostawiaj imadła w pełni zaciśniętego przez noc. Stałe naprężenie śruby pociągowej powoduje trwałe odkształcenie gwintu przy długotrwałym obciążeniu
• Wytrzyj szczęki do sucha — szczególnie po pracy z cieczami chłodząco-smarującymi. Resztki oleju i emulsji na szczękach przyciągają opiłki i tworzą ścierną pastę niszczącą powierzchnię szczęk

Konserwacja tygodniowa

• Smaruj śrubę pociągową smarem stałym — smar do gwintu trapezowego (np. Molykote, Loctite LB 8012) lub zwykłym smarem ŁT-43. Naolejona śruba pracuje lżej i wolniej się zużywa. Nakładaj smar bezpośrednio na gwint otwartego imadła
• Smaruj prowadnice suwaka — kilka kropli oleju maszynowego (np. olej do maszyn ISO VG 46) na prowadnice po każdej stronie suwaka. Przesuń suwak kilkakrotnie by olej wniknął w szczeliny prowadnic
• Sprawdź blokadę obrotowej podstawy — dokręć śrubę blokady jeśli podstawa obraca się zbyt lekko lub jest luźna

Konserwacja sezonowa (co 6–12 miesięcy)

• Demontaż i czyszczenie śruby pociągowej — odkręć śrubę pociągową całkowicie, oczyść gwint z przepracowanego smaru i zanieczyszczeń, nałóż świeży smar stały, zamontuj ponownie
• Kontrola szczęk zaciskowych — sprawdź czy rowkowanie szczęk nie jest wygładzone. Wygładzone szczęki nie trzymają detali pewnie — wymień szczęki na nowe (dostępne jako akcesoria FERVI)
• Kontrola luzu suwaka — jeśli suwak ma wyczuwalny luz boczny, skontroluj prowadnice pod kątem zużycia. Nadmierny luz suwaka to sygnał do przeglądu w serwisie lub wymiany imadła
• Malowanie antykorozyjne — jeśli na korpusie pojawiły się ogniska korozji, zeszlifuj je papierem ściernym P120 i zabezpiecz farbą do metalu lub preparatem antykorozyjnym (np. Hammerite)

Czego nigdy nie robić z imadłem warsztatowym

10. FERVI i TOMNAR – gwarancja i serwis w Polsce

FERVI to włoski producent narzędzi i maszyn warsztatowych z siedzibą w Reggio Emilia — regionie słynącym z produkcji precyzyjnych maszyn przemysłowych (w tym samym regionie produkowane są m.in. maszyny Lamborghini i Ferrari). FERVI projektuje i produkuje narzędzia od ponad 40 lat — eksportując do ponad 60 krajów. Imadła FERVI serii 0135 produkowane są z kutej stali w zakładach w północnych Włoszech i spełniają europejskie normy jakości EN/ISO dla narzędzi warsztatowych.

Dlaczego TOMNAR jako dystrybutor FERVI?

• Autoryzowany dystrybutor FERVI w Polsce — oryginalne produkty z pełną dokumentacją i kartami technicznymi w języku polskim
• Magazyn w Polsce —
• Obsługa posprzedażowa po polsku — reklamacje, pytania techniczne i doradztwo w języku polskim bez pośredników
• Oryginalne akcesoria FERVI — wymienne szczęki, nakładki ochronne i części zamienne dostępne w tym samym miejscu co imadło

Gwarancja

Imadło FERVI 0135/125 objęte jest gwarancją producenta na wady materiałowe i produkcyjne. Reklamacje przyjmowane są przez TOMNAR — bez konieczności kontaktu bezpośrednio z producentem. W przypadku uzasadnionej reklamacji: wymiana na nowy egzemplarz lub naprawa w autoryzowanym serwisie.

11. FAQ – najczęściej zadawane pytania o imadło FERVI 0135/125
