• Regulowany okular,
• Z kalibracją,
• Zawiera 2 pipety,

• Do pomiaru:
- mocznika AdBue,
- mieszanek przeciw zamarzaniu (propylenu i etylenu),
- zawartości wody w płynach do spryskiwaczy,
- stężenia kwasu w akumulatorach (stan naładowania akumulatora),

W zestawie:

- refraktometr,
- pipety 2 szt.,
- wkrętak do kalibracji przyrządu,

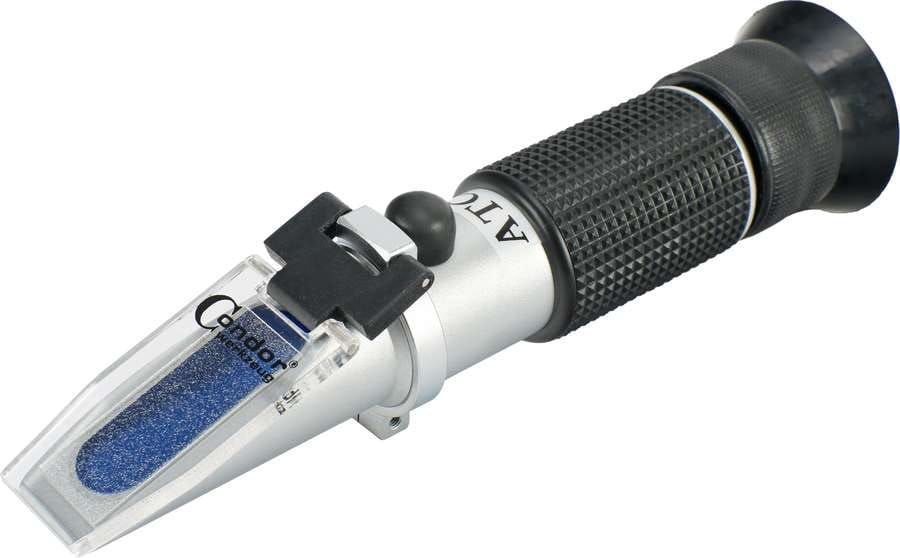

Budowa:

• 1. Pryzmat,
• 2. Pokrywa,
• 3. Śruba kalibracji,
• 4. Korpus,
• 5. Okular wyposażony w pierścień regulacji ostrości,

Instrukcja obsługi:

• A - - skala temperatury zamarzania płynu chłodniczego wyskalowana w°C w zakresie od 0 do - 50°C z dokładnością 5°C. Posiada dwie skale z lewej dla płynów opartych na propylenie oraz z prawej strony dla płynów opartych na etylenie głównie stosowanych w Europie.
• B - - Skala temperatury zamarzania płynu do spryskiwaczy wyskalowana w°C od 0 do - 40°C z dokładnością 10°C.
• C - - Skala gęstości elektrolitu wyskalowana w kilogramach na litr [kg/l] w zakresie od 1.1 do 1.4 kg/l z dokładnością 0.01kg/l.
• 4 - - linia światła/cienia wskazująca odczyt

KALIBRACJA
• Przyrząd wyskalowany jest do pomiarów w temperaturze 20°C. Pomiary można wykonywać w zakresie od 10°C do +30°C. jednak konieczna jest kalibracja przyrządu jeżeli temperatura pomiaru różna jest od 20°C. W celu kalibracji nabrać pipetą destylowanej wody i nanieść kroplę na pryzmat [1] i opuścić pokrywę przyrządu [2]. Za pomocą dołączonego do zestawu wkrętaka regulować śrubę kalibracji [3] aż do pokrycia się linii światła/cienia z linią wody [WATERLINE].

• PRZEBIEG POMIARU
• 1. Skierować przyrząd w stronę jasnego światła i obracając okularem [5] ustawić ostrość.
• 2. Za pomocą dołączonych do zestawu pipet pobrać niewielką ilość mierzonego płynu i umieścić jedną lub dwie krople na pryzmacie [1]. opuścić pokrywę [2] i lekko docisnąć.
• 3. Na skali pojawi się linia światła/cienia która będzie wskazywała temp. zamarzania lub gęstość w zależności od użytego płynu.
• 4. Po dokonaniu odczytu należy dokładnie oczyścić pryzmat za pomocą dołączonej do zestawu bawełnianej szmatki.

UWAGA
• 1. Kalibracja i pomiary powinny być przeprowadzane w tej samej temperaturze. Jeżeli temperatura gwałtownie się zmienia należy dokonywać kalibracji raz na 30minut.
• 2. Pryzmat musi być dokładnie czyszczony po każdym pomiarze. pozwoli to na zachowanie dokładności pomiarów.
• 3. Po dokonaniu pomiaru nie należy czyścić pryzmatu wodą. ze względu na możliwość zalania wewnętrznej optyki przyrządu.
• 4. Ostrożnie obchodzić się z przyrządem. szczególnie zwracać uwagę żeby nie zabrudzić nie zadrapać powierzchni pryzmatu. przechowywać w suchych warunkach aby nie dopuścić do zamglenia optyki. zapobiegać wstrząsom podczas transportu.
• 5. Zachować szczególną ostrożność podczas pomiaru gęstości elektrolitu. Kwas akumulatorowy jest żrącą substancją. należy zawsze używać pipet. nie dopuścić do kontaktu kwasu z oczami i skórą !!!
